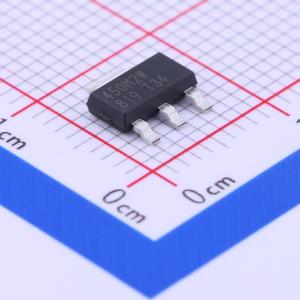

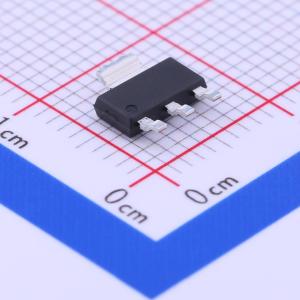

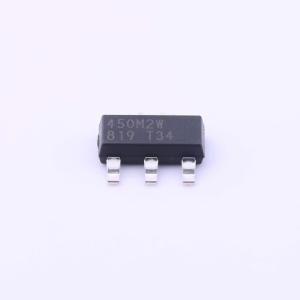

温馨提醒：图片仅供参考，商品以实物为准
BD450M2WFP3-CZ1E2
输入42V 输出5V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低静态电流稳压器，具有45 V绝对最大电压、±2%（3.3 V或5.0 V，典型值）的输出电压精度、200 mA输出电流和40 μA（典型值）的电流消耗。因此，这些稳压器非常适合需要直接连接到电池且电流消耗低的应用。CTL引脚为逻辑“高”时使能器件，CTL引脚为“低”时不使能器件。陶瓷电容器可用于输出电容器相位补偿。此外，这些IC还具有过流保护功能，以保护器件免受短路造成的损坏，以及集成的热关断功能，以在过载条件下保护器件免受过过热影响。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD450M2WFP3-CZ1E2
- 商品编号
- C308597
- 商品封装
- SOT-223-4F
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 42V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 65dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 350mV@(100mA) | |
| 静态电流(Iq) | 90uA | |
| 特性 | 过流保护；带使能；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 绝对最大电压 45 V
- 输出电压精度 ±2%（3.3 V 或 5.0 V，典型值）
- 输出电流 200 mA
- 电流消耗 40 μA（典型值）
- 逻辑 “HIGH” 在 CTL 引脚使能设备，“LOW” 则不使能
- 陶瓷电容可用于输出电容相位补偿
- 过流保护，防止设备因短路损坏
- 集成热关断，在过载条件下防止设备过热
- 符合汽车应用要求
- 宽温度范围：-40°C 至 +150°C
- 宽工作输入范围：3.0 V 至 42 V
- 低静态电流：40 μA（典型值）
- 高输出电压精度：±2%
- 输出电压：3.3 V 或 5.0 V（典型值）
- 使能输入（仅 W：包括使能输入）
- 过流保护 (OCP)
- 热关断保护 (TSD)
- AEC - Q100 合格
应用领域
- 汽车（车身、音频系统、导航系统等）
