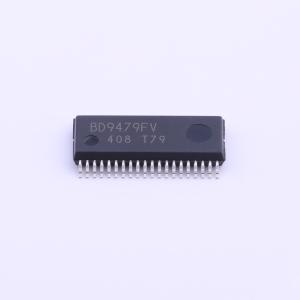

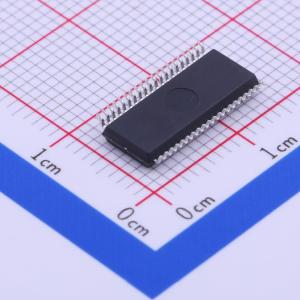

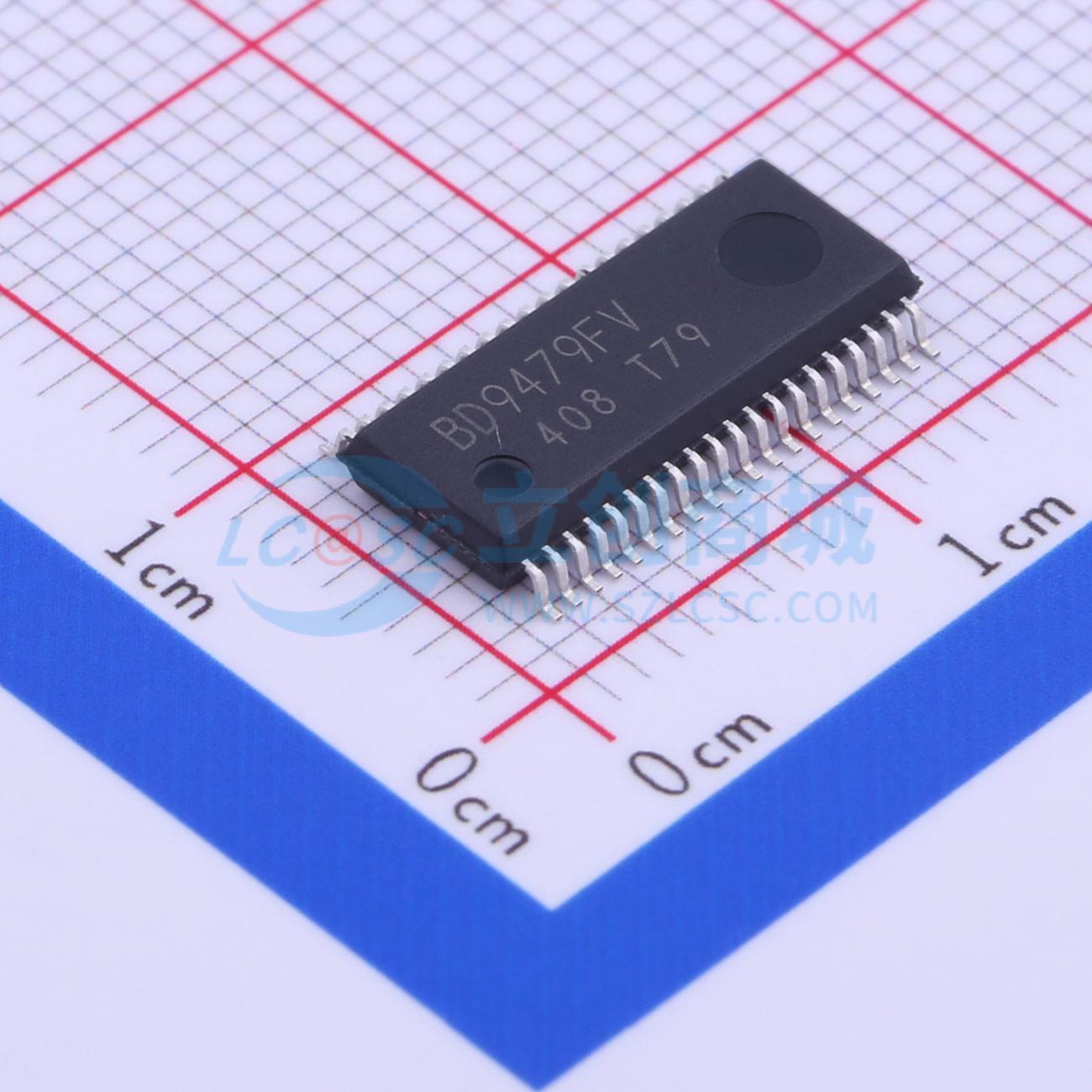

BD9479FV-GE2

适用于LCD背光的LED驱动 用于大尺寸LCD面板的白色LED驱动（DC-DC转换器类型）

描述

BD9479FV 是一种高效率的白色LED驱动器，专为大尺寸LCD设计。该IC内置了升压DC-DC转换器，采用LED阵列作为光源。BD9479FV具有多种故障保护功能，如过压保护（OVP）、DC-DC的过流限制保护（OCP）、短路保护（SCP）以及LED串开路检测。因此，BD9479FV适用于宽输出电压范围内的失效安全设计。主要规格包括：- 工作电源电压范围：9.0V至35.0V- 振荡器频率：150kHz（RT = 100kΩ）- 工作电流：8.7mA（典型值）- 工作温度范围：-40°C至+85°C应用包括电视、计算机显示器、笔记本电脑和LCD背光。BD9479FV的特点包括：- 8通道LED恒流驱动（外部PNP晶体管类型）- 最大LED设置电流500mA（通过VREF引脚设置）- 内置DC/DC转换器- 模拟调光（线性）功能- 单独通道PWM调光功能- LED保护功能（开路短路保护）[PWM独立型]- 输出短路保护（OVP）- 内置定时锁存功能（CP）- 内置欠压锁定功能（UVLO）- 过压保护（OVP）- 内置失效指示功能- 内置OVP电压反馈功能- 内置PWM独立软启动电路- SSOP-B40封装，尺寸为13.6mm x 7.80mm x 1.80mm- 引脚间距：0.65mm

品牌名称

ROHM(罗姆)

商品型号

BD9479FV-GE2

商品编号

C308605

商品封装

SSOP-40​

包装方式

编带

商品毛重

0.606666克(g)
