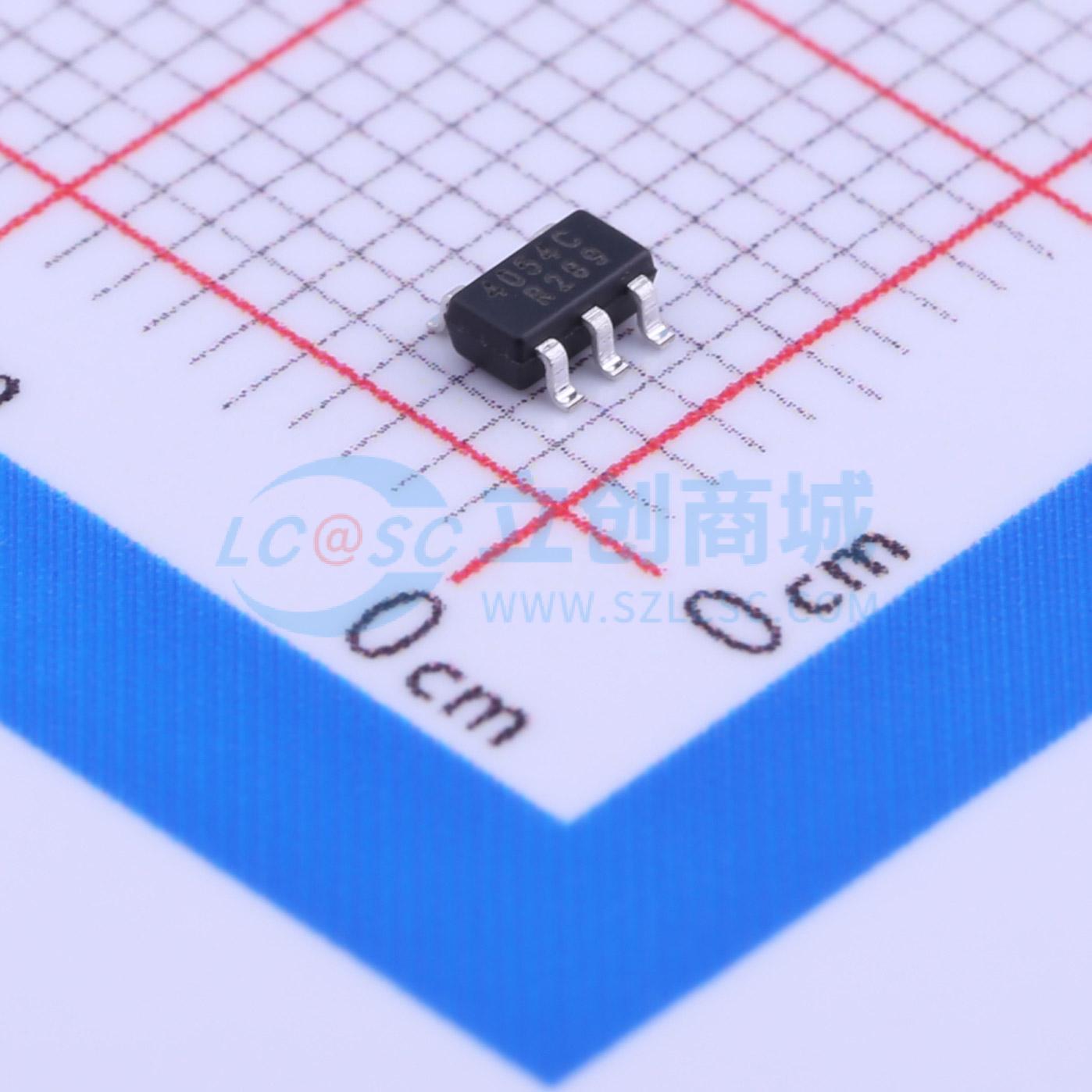

温馨提醒：图片仅供参考，商品以实物为准
BRCL4054CME
单节锂离子电池恒定电流/恒定电压线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BRCL4054CME是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得BRCL4054CME成为便携式应用的理想选择。BRCL4054CME可以适合USB电源和适配器电源工作。
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCL4054CME
- 商品编号
- C305436
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.9V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 |
商品概述
BRCL4054CME是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得BRCL4054CME成为便携式应用的理想选择。BRCL4054CME可以适合USB电源和适配器电源工作。 由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置当充电电流在达到最终浮充电压之后降至设定值1/10时，BRCL4054CME将自动终止充电循环。 当输入电压（交流适配器或USB电源）被拿掉时，BRCL4054CME自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将BRCL4054CME置于停机模式，以而将供电电流降至25uA。BRCL4054CME的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 高达500mA的可编程充电电流 Programmable Charge Current Up to 500mA
- 无需MOSFET、检测电阻器或隔离二极管 No MOSFET, Sense Resistor or Blocking Diode Required
- 用于单节锂离子电池、采用SOT23-5封装的完整线性充电器 Complete Linear Charger in 5-Lead SOT-23 Package for Single Cell Lithium-Ion Batteries
- 恒定电流/恒定电压操作，并具有热调节功能 Constant-Current/Constant-Voltage Operation with Thermal Regulation to Maximize Charge Rate Without Risk of Overheating
- 直接从USB端口给单节锂离子电池充电 Charges Single Cell Li-Ion Batteries Directly from USB Port
- 4.2V预设充电电压 Preset 4.2V Charge Voltage with ±1% Accuracy
- 用于电池电量检测的充电电流监控器输出 Charge Current Monitor Output for Gas Gauging
- 自动再充电 Automatic Recharge
- 充电状态输出引脚 Charge Status Output Pin
- C/10充电终止 C/10 Charge Termination
- 待机模式下的供电电流为25μA 25μA Supply Current in Shutdown
- 2.9V涓流充电器件版本 2.9V Trickle Charge Threshold
- 软启动限制了浪涌电流 Soft-Start Limits Inrush Current
应用领域
- 蜂窝电话、PDA、MP3播放器
- 充电座 Charging Docks and Cradles
- 蓝牙应用 Bluetooth Applications
