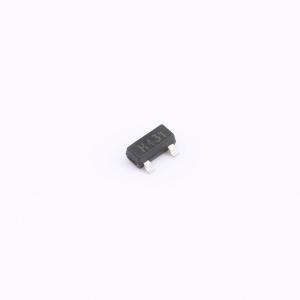

温馨提醒：图片仅供参考，商品以实物为准
TL431M-A
SOT-23塑封封装精密可调基准电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOT-23 塑封封装精密可调基准电源。
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- TL431M-A
- 商品编号
- C305439
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | - | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 50uA | |
| 最小阴极电流调节 | 50uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
SOT-23 塑封封装精密可调基准电源。 Precision adjustable shunt regulator in a SOT-23 Plastic Package.
商品特性
- 精确参照电压2.495V
- 允许电压误差为0.5%、1%或2%
- 阴极电流能力为1.0mA~100mA
- 快速导通
- 可调节输出电压为V₀ = Vref~36V
- 阴极工作电流低(典型值: 50μA)
- 动态输出阻抗低(典型值: 0.15Ω)
应用领域
- 用于线性调整器，可调节电源和开关电源。
- Linear regulators, adjustable power supply, switching power supply.
