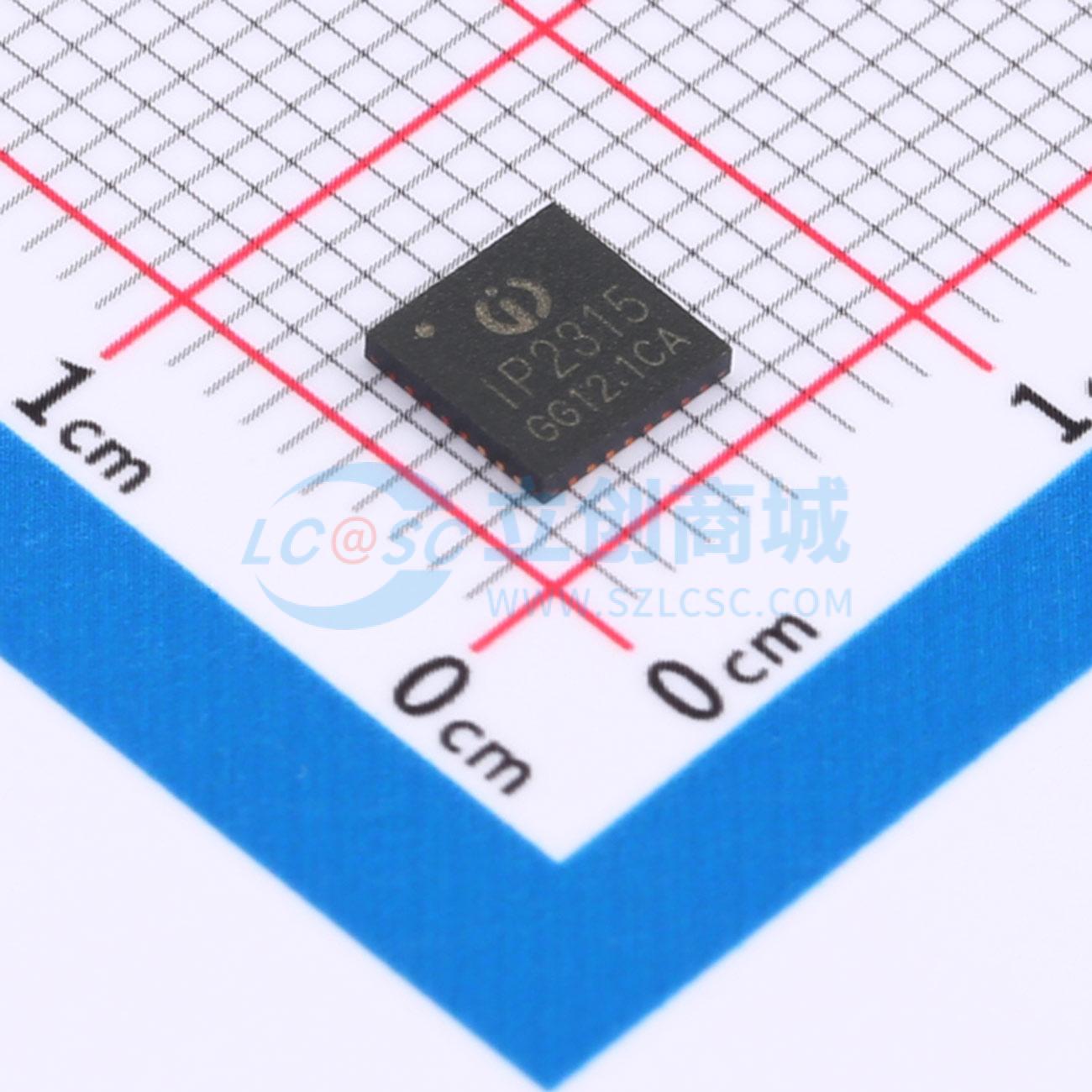

温馨提醒：图片仅供参考，商品以实物为准
IP2315
集成输入快充协议的单节锂电池同步开关降压充电IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IP2315是一款集成MOS和输入快充协议的高效同步降压转换充电IC。输入电压范围5V~12V；集成Type-C PD、华为FCP、三星AFC、MTK PE+1.1/2.0的输入快充协议，可向适配器申请9V或12V电压来减小充电时间；可通过ISET引脚设置输入端的充电电流，在输入9V/2A时，电池端最大充电电流3.7V/4.8A；可以兼容小电流适配器，当适配器输出负载能力不足时自适应降低充电电流，保证不拉死适配器；输出电池电压可通过VSET引脚设置，支持4.2V/4.35V/4.4V/4.5V的锂电池；开关频率500kHz，转换效率高，在VIN = 12V，BAT = 3.7V，IBAT = 4.5A时，效率93%；支持1~2颗LED状态指示，可以自动识别所接的LED灯数目；支持充电NTC温度保护，具备输入过压保护、IC过温保护功能；支持I2C接口。
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2315
- 商品编号
- C2764357
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.18352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5V~12V | |
| 最大充电电流 | 4.8A | |
| 充电饱和电压 | 4.5V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 60uA | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；涓流充电 |
商品概述
IP2315是一款集成功率MOSFET和输入快充协议的高效同步降压电池充电管理芯片。其输入电压范围为5V~12V，集成了Type-C PD、华为FCP、三星AFC、MTK PE+1.1/2.0等输入快充协议，可向适配器申请9V或12V电压以缩短充电时间。该芯片可通过ISET引脚设置输入端的充电电流，在9V/2A输入时，电池端最大充电电流可达4.8A（3.7V电池）。它能够兼容小电流适配器，当适配器输出能力不足时，会自动降低充电电流，避免适配器过载。输出电池电压可通过VSET引脚设置，支持4.2V、4.35V、4.4V、4.5V的锂电池。开关频率为500kHz，转换效率高，例如在VIN=12V、BAT=3.7V、IBAT=4.5A条件下，效率可达93%。该芯片支持1~2颗LED状态指示，并能自动识别所连接的LED数量。它具备充电NTC温度保护、输入过压保护以及芯片过温保护功能，并支持I²C接口。
商品特性
- 输入电压范围 5V~12V
- 电池端最大充电电流 4.8A@9V/2A 输入
- 输出电池电压 VSET 引脚可设 (4.2V/4.35V/4.4V/4.5V)
- 充电电流ISET引脚可设（设置输入端电流）
- 集成功率MOSFET
- 高效率同步降压充电: 94% (VIN=5V, BAT=3.7V, IBAT=4A); 93.5% (VIN=9V, BAT=3.7V, IBAT=4A); 93% (VIN=12V, BAT=3.7V, IBAT=4A)
- 支持 Type-C PD 输入快充协议
- 支持华为FCP、三星AFC、MTK PE+1.1/2.0输入快充协议
- 支持小电流适配器，自适应调整充电电流
- 支持充电 1~2 颗 LED 状态指示，智能识别 LED 灯数目
- 支持充电NTC温度保护
- 支持输入过压保护、IC过温保护
- 支持 I²C 接口
- ESD 4KV
- 封装 5mm×5mm 0.5mm间距 QFN32
应用领域
- 蓝牙音箱
- POS机
- 电子烟
