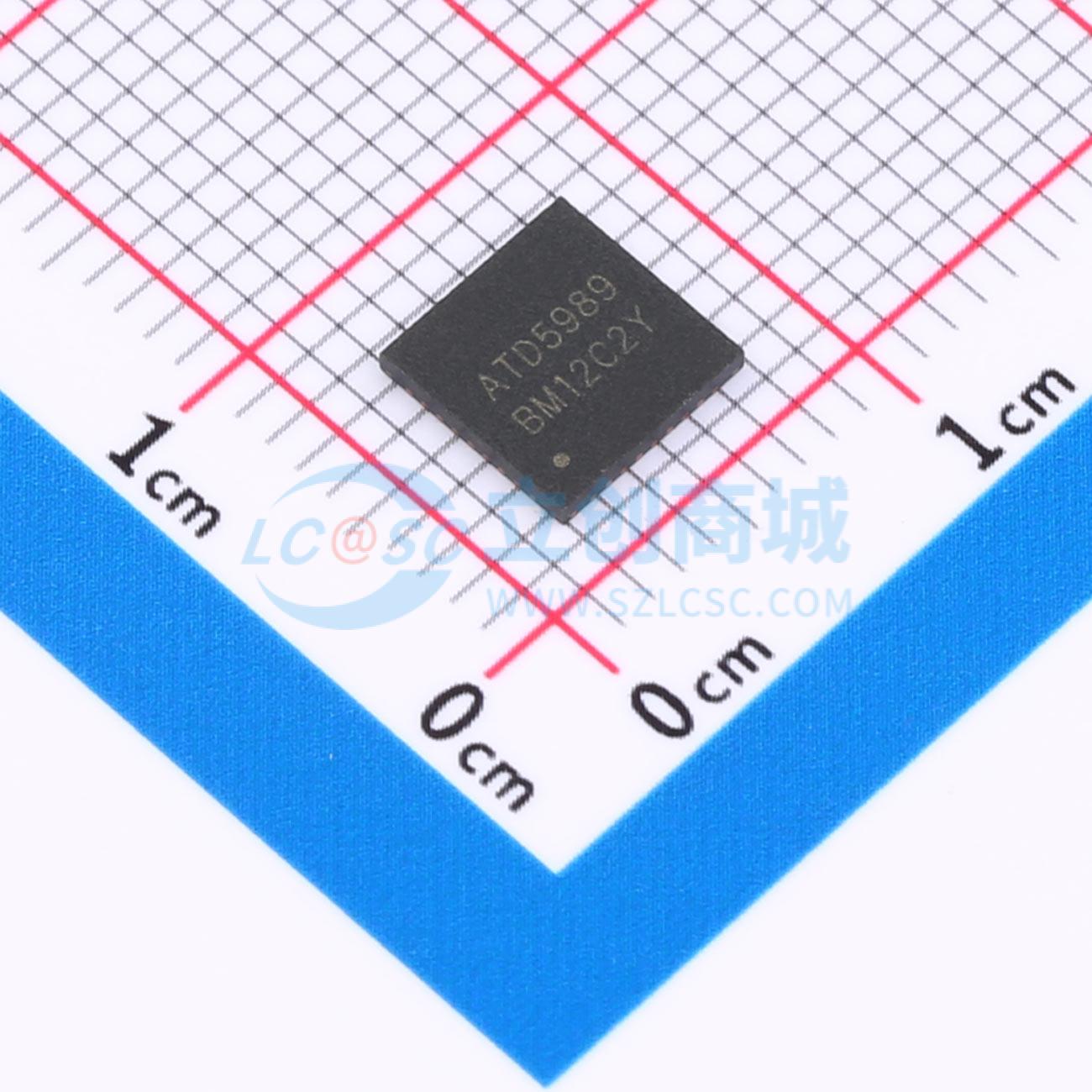

ATD5989
内置电流检测的2.5A低噪声步进电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ATD5989是一款内置译码器的低噪声步进电机驱动器。其输出驱动能力达到28V±2.5A，最高支持256细分工作。
- 品牌名称
- 杭州中科微
- 商品型号
- ATD5989
- 商品编号
- C2764502
- 商品封装
- QFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 6.5V~28V | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；256；1；16；4 | |
| 接口类型 | STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 460mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 短路保护；内置电荷泵；过流保护；防止电机失步功能；过温保护；欠压锁定 |
商品概述
ATD5989是一款内置译码器的低噪声步进电机驱动器。其输出驱动能力达到28V ± 2.5A，最高支持256细分工作。译码器是其易于使用的关键，通过STEP管脚输入一个脉冲即可使电机完成一次步进，省去了相序表、高频控制线及复杂的编程接口，使其更适用于没有复杂微处理器或微处理器负担过重的场合。该驱动器可使电机实现低噪声工作，即使以整步运行也能达到平滑的运动轨迹，同时支持混合电流衰减以提供高扭矩输出。它支持自动半流锁定功能，在无STEP变化时自动减半输出电流，从而降低系统待机功耗。同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括过热保护、欠压锁定保护及过流保护。该器件目前提供带有散热焊盘的QFN36封装，能有效改善散热性能，且为无铅产品，符合环保标准。
商品特性
- 两相四线双极步进电机驱动
- 低导通电阻 R_DS(ON)，460mΩ (HS+LS)
- 2.5A峰值电流输出
- 简单的STEP/DIR接口，最高支持256细分
- 支持电机超低噪声工作和平滑运动
- 支持混合电流衰减和高扭矩输出
- 支持半流锁定功能
- 兼容3.3V和5V逻辑电平
- 完备的保护功能
应用领域
- 办公自动化设备
- 3D打印机
- 机器人
- 医疗设备
- 安防设备
