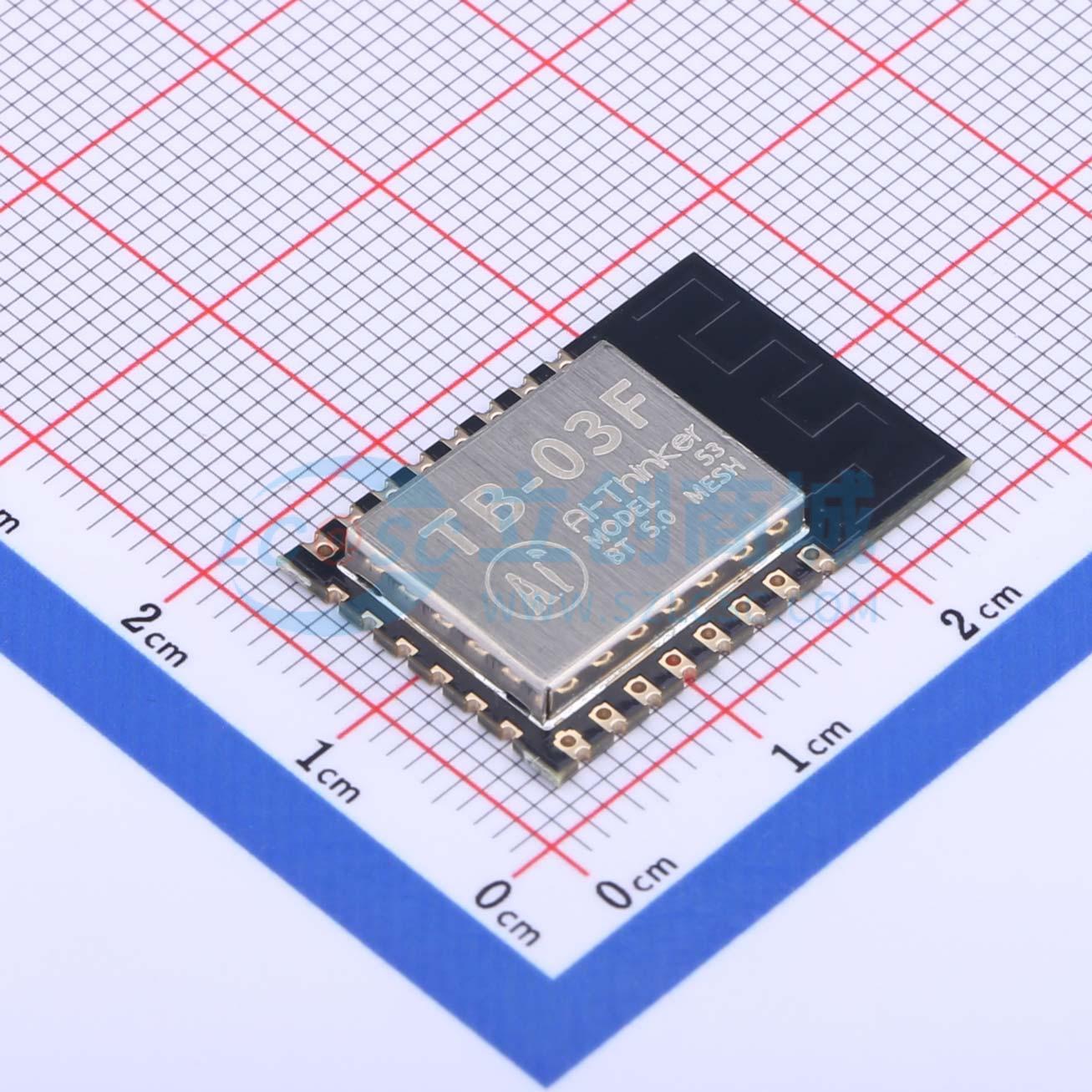

TB-03F

智能照明模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 智能照明模块是基于TLSR8253F512AT32芯片设计的蓝牙模块，符合BT 5.0低功耗天猫精灵Mesh标准。该模块支持天猫精灵直接控制，具备蓝牙Mesh组网功能。设备通过星型网络通信配对，使用蓝牙广播进行通信，可确保在多设备情况下及时响应。此模块应用于智能灯光控制，能满足低功耗、低延迟和短距离无线数据通信的要求。
品牌名称: Ai-Thinker(安信可)
商品型号: TB-03F
商品编号: C2764069
商品封装: SMD,24x16mm
包装方式: 编带
商品毛重: 1.68克(g)

商品参数

商品概述

TB-03F智能照明模块是一款基于TLSR8250F512ES16芯片设计的，符合BT 5.0低功耗Tmall Genie Mesh的蓝牙模块；该模块支持天猫精灵直接控制，且拥有蓝牙mesh组网功能；设备之间通过对等星型网络通讯，采用蓝牙广播进行通讯，可保证多设备情况下响应及时。该模块应用于智能灯控，可满足低功耗、低延时、近距离无线数据通信的要求。

商品特性

无需网关即可直接被天猫精灵控制
采用SMD-22封装
6路PWM输出
自带板载天线，无需设计天线
亮度（占空比）调整范围5%-100%
出厂默认冷色暖色占空比各50%
PWM输出频率1KHz
支持多种休眠模式，深度睡眠电流低至0.4uA
带墙壁开关切换色温功能
支持二次开发

应用领域

智能灯控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	TLSR8250F512ES16芯片
	接口类型	I2S；SPI
	支持协议	蓝牙5.0
	发射功率	10dBm
	工作电压	2.7V~3.6V

	属性	参数值
	天线形式	板载PCB天线
	接收电流	6.36mA
	发送电流	20.54mA
	通讯距离	-
	接收灵敏度	-93dBm
	工作温度	-40℃~+85℃
