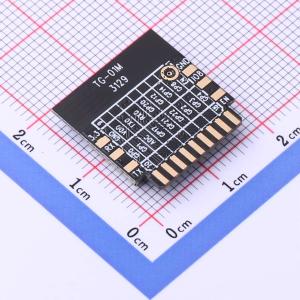

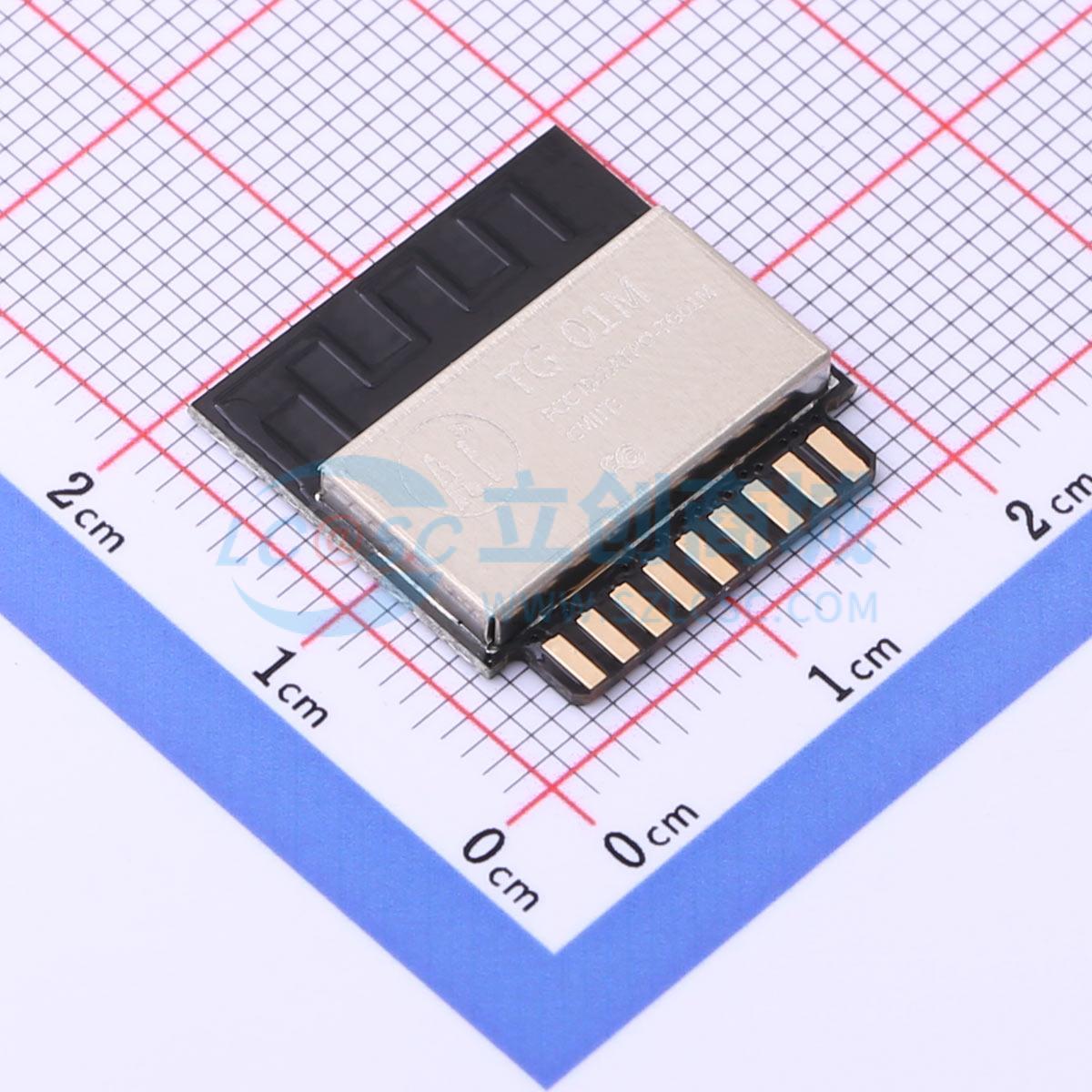

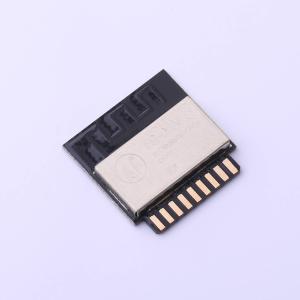

TG-01M
TG-01M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TG-01M V1.0-1271号AT透传常规固件-0434号常规丝印-托盘
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- TG-01M
- 商品编号
- C2764097
- 商品封装
- SMD,18x18mm
- 包装方式
- 托盘
- 商品毛重
- 1.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | TG7100C芯片 | |
| 支持协议 | 802.11b/g/n；BLE5.0 | |
| 接口类型 | I2C；IR remote；UART；SPI；PIR；SDIO | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 18dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 40mA | |
| 发送电流 | 320mA | |
| 接收灵敏度 | -97dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
TG-01M是一款基于平头哥TG7100C WiFi+BLE芯片开发的模组，采用2.4G频段、WiFi 802.11b/g/n和BLE5.0基带/MAC设计，具有高性能、低成本、敏捷开发的特性。适用于低功耗和高性能类应用开发，也是可直连天猫精灵的一体化解决方案。 其微控制器子系统包含低功耗的32位RISC CPU、高速缓存和存储器，可通过电源管理单元控制低功耗模式，同时，最高可支持AES 256位加密引擎，具备多种安全特性。 软件方面，预先集成直连天猫精灵的标准固件，可定制SDK，可协助终端产品通过精灵妙物/精灵智控认证。 该芯片内置276 KB SRAM，128 KB ROM。TG-01M支持多种低功耗工作状态，能够满足各种应用场景的功耗需求。 TG-01M提供丰富的外设接口，包括SDIO、SPI、I2C、IR remote、PWM、ADC、DAC、PIR和GPIO接口。 TG-01M具有多种特有的硬件安全机制。硬件加密加速器支持AES 128/192/256位加密引擎，支持SHA-1/224/256，真实随机数发生器(TRNG)，公钥加速器（PKA）等，能够完美地应用于各种加密产品。
商品特性
- 完整的802.11b/g/n Wi-Fi + BLE SoC模块；
- TG-01M芯片带FPU(浮点单元)的32位RISC CPU，工作频率高达192 MHz。芯片内置276 KB SRAM，128 KB ROM；
- 支持SDIO/SPI/UART/I2C/IR remote/PWM/ADC/DAC/PIR/GPIO接口；
- 采用DIP-18 OR SMD-15封装；
- 集成Wi-Fi MAC/BB/RF/PA/LNA；
- 支持多种休眠模式，深度睡眠电流小于30uA；
- 支持串口本地升级和远程固件升级（FOTA）；
- 通用AT指令可快速上手；
- 支持二次开发，集成了Linux开发环境；
