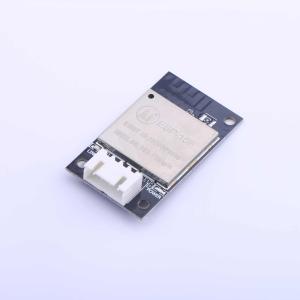

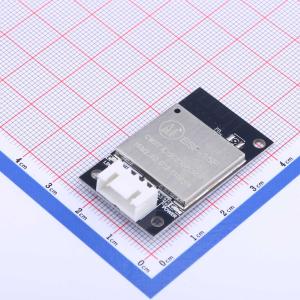

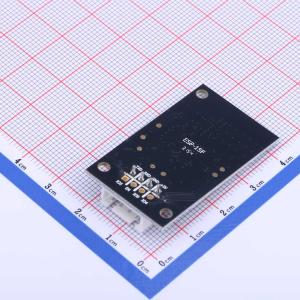

ESP-15F32Mbit

WiFi模块 ESP-15F 32Mbit

SMT扩展库PCB免费打样

描述: ESP-15F_V1.2-板载天线4Pin版本-0040号常规固件-0307号常规丝印-静电袋
品牌名称: Ai-Thinker(安信可)
商品型号: ESP-15F32Mbit
商品编号: C2764095
包装方式: 袋装
商品毛重: 5克(g)

商品参数

商品概述

ESP-15F是Wi-Fi模块，该模块核心处理器ESP8266在较小尺寸封装中集成了Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA。 ESP-15F Wi-Fi模块支持标准的IEEE802.11b/g/n协议，完整的TCP/IP协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。 ESP8266是高性能无线SoC，以最低成本提供最大实用性，为Wi-Fi功能嵌入其他系统提供无限可能。 ESP8266拥有完整的且自成体系的Wi-Fi网络功能，既能够独立应用，也可以作为从机搭载于其他主机MCU运行。当ESP8266独立应用时，能够直接从外接flash中启动。内置的高速缓冲存储器有利于提高系统性能，并且优化存储系统。 ESP8266只需通过SPI/SDIO接口或UART接口即可作为Wi-Fi适配器，应用到基于任何微控制器设计中。 ESP8266强大的片上处理和存储能力，使其可通过GPIO口集成传感器及其他应用的特定设备，大大地降低了前期开发的成本。

商品特性

完整的802.11b/g/n Wi-Fi SOC模块
内置Tensilica L106超低功耗32位微型MCU，主频支持80 MHz和160 MHz，支持RTOS
内置1路10 bit高精度ADC
仅支持UART接口
采用PH2.54接线器/DIP-8封装
集成Wi-Fi MAC/ BB/RF/PA/LNA
支持多种休眠模式，待机功耗低至1.0mW
串口速率最高可达4Mbps
内嵌Lwip协议栈
支持STA/AP/STA+AP工作模式
支持安卓、IOS的Smart Config（APP）/AirKiss（微信）一键配网
支持串口本地升级和远程固件升级（FOTA）
通用AT指令可快速上手
支持二次开发，集成了Windows、Linux开发环境
支持5V供电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP8266芯片
	支持协议	-
	接口类型	UART
	频率	2.4GHz
	天线形式	IPEX接口

	属性	参数值
	发射功率	16dBm
	工作电压	5V
	接收电流	-
	发送电流	-
	接收灵敏度	-90dBm
	工作温度	-20℃~+70℃
