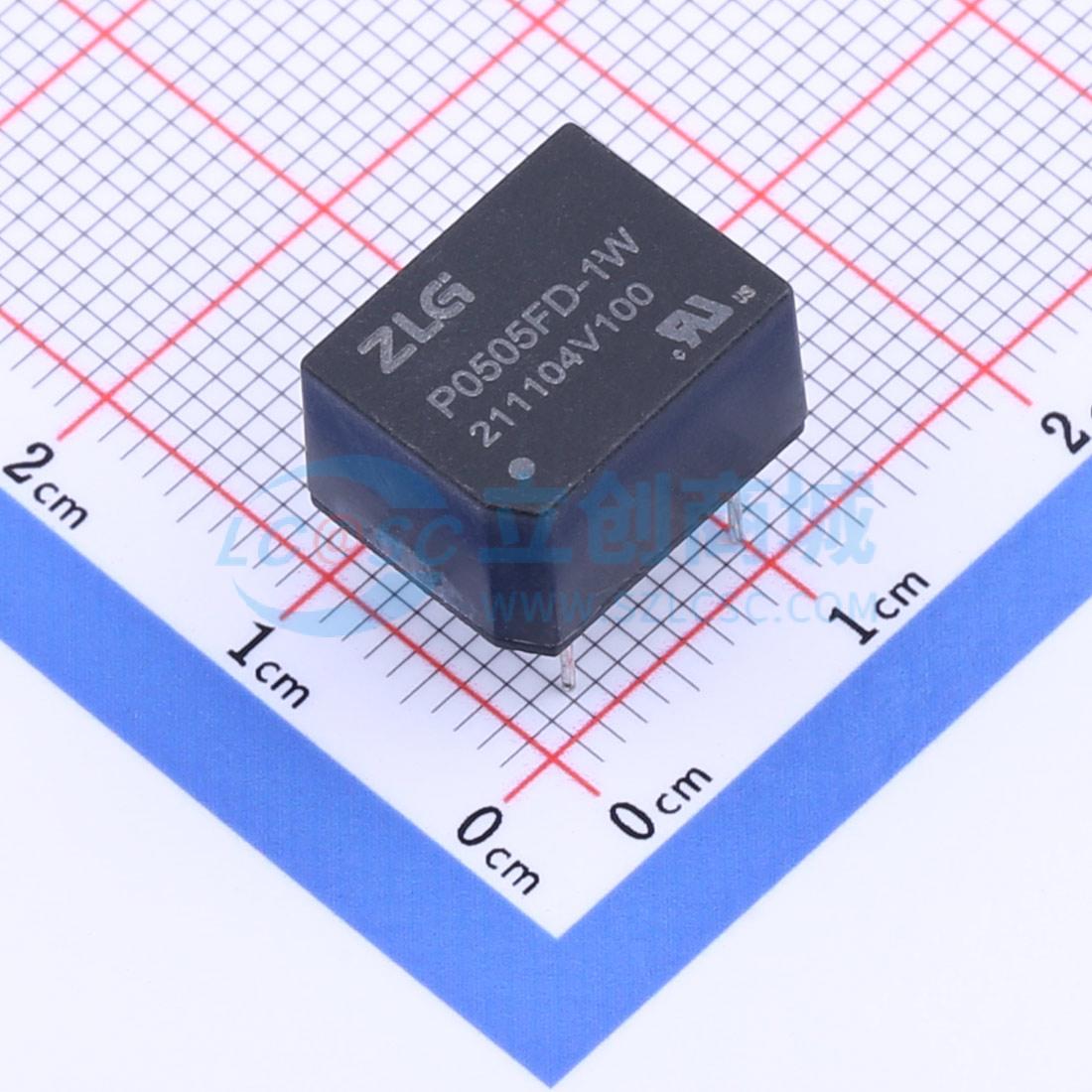

温馨提醒：图片仅供参考，商品以实物为准
P0505FD-1W
定压输入隔离非稳压单输出系列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：效率高达85%。 隔离电压：3000VDC。 外壳符合UL94V-0标准。 无需外加散热器。 封装与国际、国内同类型产品PIN对PIN兼容。 可持续短路。应用：通信总线隔离。 数字、模拟信号隔离
- 品牌名称
- ZLG(致远电子)
- 商品型号
- P0505FD-1W
- 商品编号
- C2761037
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 2.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 1800uF |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 270kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 10mm | |
| 高度 | 7.7mm |
商品特性
- 效率高达85%
- 隔离电压：3000VDC
- 外壳符合UL94 V-0标准
- 无需外加散热器
- 封装与国际、国内同类型产品PIN对PIN兼容
- 可持续短路
- 不适用于输入电压波动范围大于±10%的场合
应用领域
- 通信总线隔离
- 数字、模拟信号隔离
- IO信号供电隔离
- 一般低频模拟电路
- DCS系统、仪器仪表
