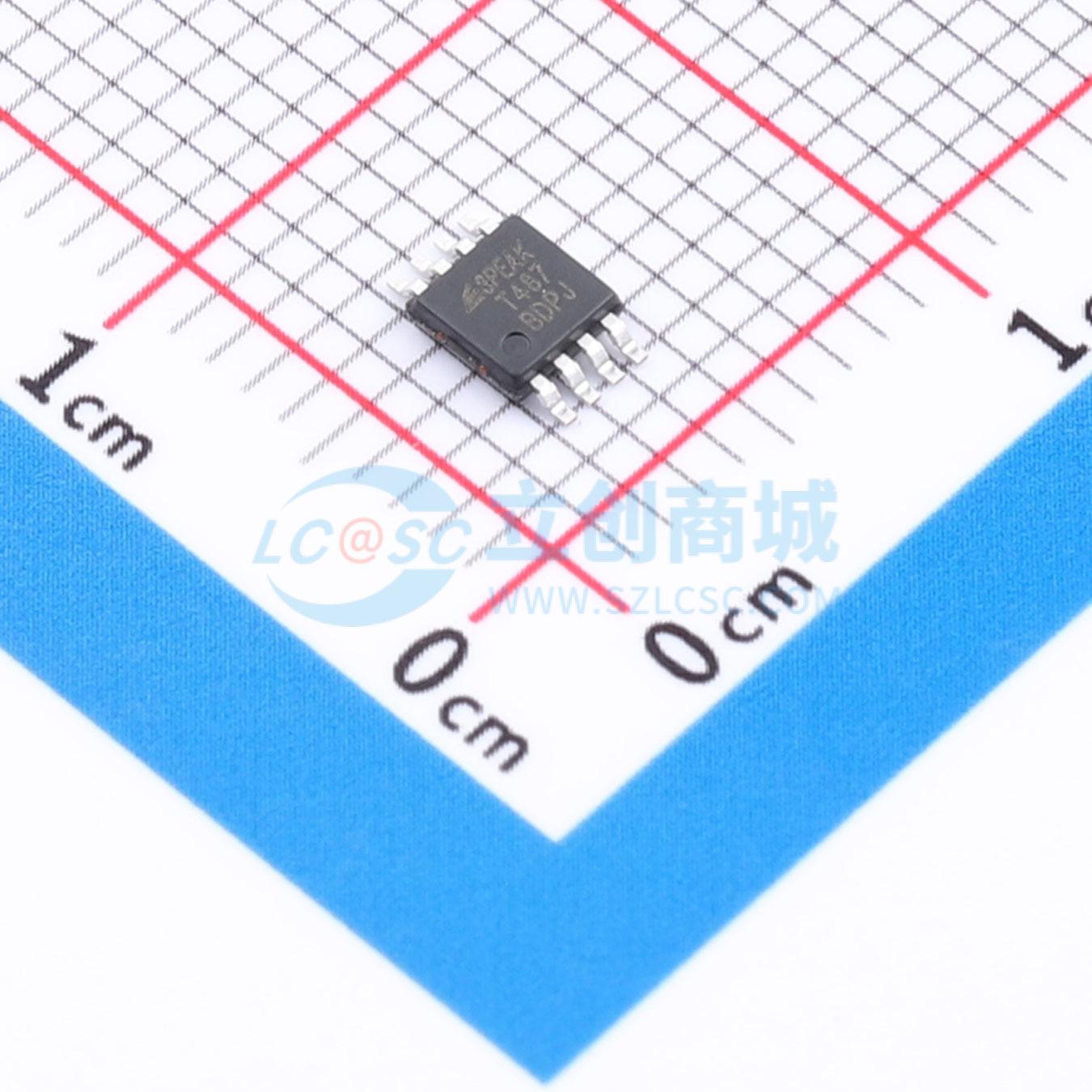

TPT487-VS1R

3V至5.5V RS-485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是 IEC 61000 ESD 保护的、3 V 至 5.5 V 供电的收发器，满足 RS-485 和 RS-422 平衡通信标准。该系列的发射器可在 RS-485 所需的 54 Ω 负载下提供出色的差分输出电压。这些 500 kbps 的设备具有非常低的总线电流，因此它们为 RS-485 总线提供了真正的 1/8 单位负载，允许网络上最多有 256 个收发器而无需使用中继器。接收器 (RX) 输入采用 “全故障安全” 设计，确保在 RX 输入悬空、短路或在已端接但未驱动的总线上时，RX 输出为逻辑高电平
品牌名称: 3PEAK(思瑞浦)
商品型号: TPT487-VS1R
商品编号: C2761099
商品封装: MSOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPT487系列是符合IEC 61000静电放电防护标准、工作电压为3V至5.5V的收发器，满足RS-485和RS-422平衡通信标准的要求。该系列器件中的发射器能够在RS-485标准要求的54Ω负载上提供出色的差分输出电压。这些支持500kbps数据速率的器件具有极低的总线电流，因此对RS-485总线呈现真正的"1/8单位负载"。这使得在无需使用中继器的情况下，网络上最多可连接256个收发器。接收器输入端采用"完全故障安全"设计，确保当接收器输入处于浮空、短路或连接在已端接但无驱动的总线上时，接收器输出为逻辑高电平。TPT487收发器设计用于半双工RS-485通信，支持SOP8、MSOP8和DFN3X3-8封装，工作温度范围为-40℃至125℃。

商品特性

超越EIA-485标准要求
具备热插拔电路，在电源上电/掉电期间，发送和接收输出保持三态
数据速率：500kbps
在500kbps速率下，总线上最多可连接256个节点（1/8单位负载）
接收器具备完全故障安全功能（开路、短路和端接情况）
宽电源电压范围：3 V ~ 5.5 V
总线引脚保护：
±18-kV人体模型静电放电防护
±15-kV IEC61000-4-2接触放电防护
±18-kV IEC61000-4-2空气放电防护
工作温度范围：-40℃ ~ 125℃

应用领域

电机驱动
工业控制
通信基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±18kV
	工作温度	-40℃~+125℃
	静态电流	650uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；使能关断
