温馨提醒：图片仅供参考，商品以实物为准

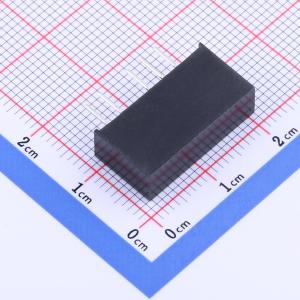

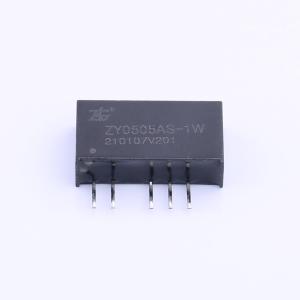

ZY0505AS-1W
定压输入隔离非稳压正负双输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：效率高达80%。 隔离电压：1000VDC。 外壳及灌封材料符合UL94V-0标准。 无需外加散热器。 封装与国际、国内同类型产品PIN对PIN兼容。 不适用于输入电压波动范围大于±10%的场合。应用：通信总线隔离。 数字、模拟信号隔离
- 品牌名称
- ZLG(致远电子)
- 商品型号
- ZY0505AS-1W
- 商品编号
- C2761051
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 托盘
- 商品毛重
- 3.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 74% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | -100mA；100mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 25mA | |
| 长度 | 19.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.1mm |
商品特性
- 效率高达80%
- 隔离电压：1000VDC
- 外壳及灌封材料符合UL94 V-0标准
- 无需外加散热器
- 封装与国际、国内同类型产品PIN对PIN兼容
- 不适用于输入电压波动范围大于±10%的场合
应用领域
- 通信总线隔离
- 数字、模拟信号隔离
- IO信号供电隔离
- 一般低频模拟电路
- DCS系统、仪器仪表
