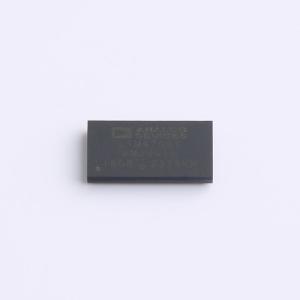

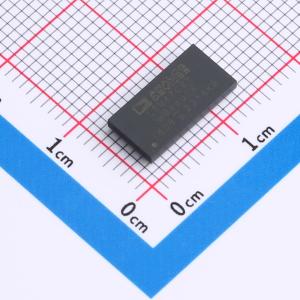

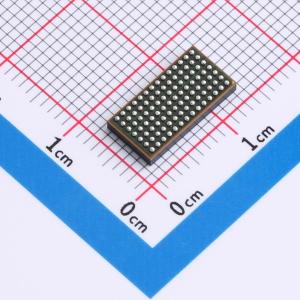

温馨提醒：图片仅供参考，商品以实物为准
LTM4709IY#PBF
三重3A、超低噪声、高PSRR、超快uModule线性稳压器
- 描述
- LTM4709是一款低压、三路3A μModule线性稳压器，具备高电源抑制比（PSRR）、超低噪声和超快速瞬态响应特性。该μModule稳压器集成了低压差线性稳压器（LDO）、电容器和电阻器。LTM4709的输入电压范围为0.6至5.5V，支持三路3A通道的输出电压范围为0.5至4.2V，典型压差为45mV
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4709IY#PBF
- 商品编号
- C27045655
- 商品封装
- BGA-98(6x12)
- 包装方式
- 托盘
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 500mV~4.2V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 51dB@(1MHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 45mV@(3A) | |
| 噪声 | 1.3uVrms | |
| 特性 | PG脚；过流保护；欠压锁定；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 3 |
商品概述
LTM4709是一款低压、三路3A μModule线性稳压器，具备高电源抑制比（PSRR）、超低噪声和超快速瞬态响应特性。该μModule稳压器集成了低压差线性稳压器（LDO）、电容器和电阻器。LTM4709的输入电压范围为0.6V至5.5V，支持三路3A通道的输出电压范围为0.5V至4.2V，典型压差为45mV。输出电压可通过数字方式调节，在0.5V至1.2V范围内以50mV为增量；在1.2V至1.8V范围内以100mV为增量；还可设置为2V、2.5V、3V、3.3V和4.2V的离散电平。精密电流监测器可为能量管理系统和电流限制提供精确的电流监测。LTM4709非常适合用于射频通信、对噪声敏感的仪器仪表、开关稳压器的后级稳压、高性能FPGA和微处理器。其应用仅需输入、输出和偏置陶瓷电容器。 故障保护功能包括欠压锁定（UVLO）、电源正常指示、过流保护和过温保护。LTM4709采用6mmx12mmx1.92mm、98引脚、球间距为0.8mm的BGA封装。
商品特性
- 三路3A输出的线性稳压器μModule
- 输入电压：0.6V至5.5V
- 可配置输出电压：0.5V至4.2V
- 超低均方根噪声：1.3μVRMS（10Hz至100kHz）
- 高频PSRR：在1MHz时为51dB
- 低压差：3A时典型值为45mV
- 超快速瞬态响应
- 比分立解决方案体积小50%
- 在输入电压、负载和温度变化时，输出电压调节精度为±1.5%
- 3A时精密电流监测精度为±2.4%
- 使用陶瓷输出电容器（最小10μF）时稳定
- 可并联多个器件以获得更大电流
- 具备电源正常（PG）标志、欠压锁定、过流和过温保护
- 有额定温度为150℃的产品可供选择
- 6mmx12mmx1.92mm 8G A封装
应用领域
- 射频电源：PLL、VCO、混频器、LNA、PA
- 高速/高精度数据转换器
- FPGA、DSP和微处理器电源
- 高速服务器和存储设备
- 医疗保健领域
- 极低噪声仪器仪表
- 开关电源的后级稳压
