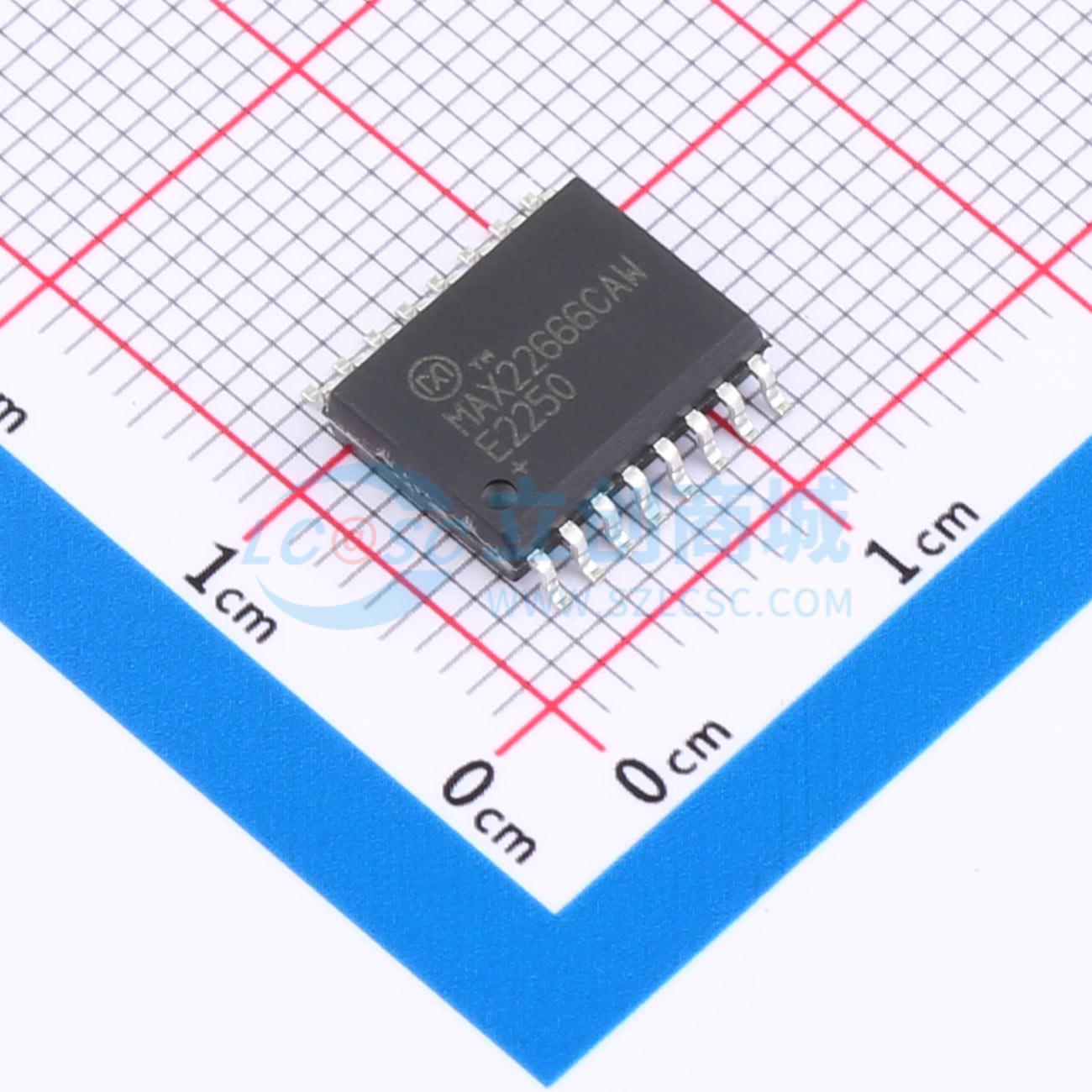

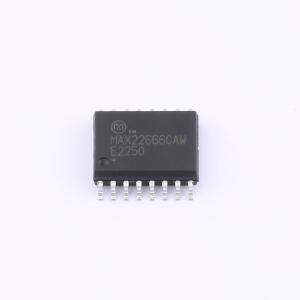

温馨提醒：图片仅供参考，商品以实物为准

MAX22666CAWE+

增强型、高速、低功耗六通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是6通道、增强型、快速、低功耗数字电流隔离器，使用专有工艺技术。可在不同电源域的电路之间传输数字信号，每通道在1Mbps、1.8V电源下仅消耗0.71mW。低功耗特性可降低系统功耗、提高可靠性并实现紧凑设计。器件最高数据速率为25Mbps或200Mbps，具有默认高或默认低输出，低传播延迟和低时钟抖动可减少系统延迟。每侧独立的1.71V至5.5V电源使其适合用作电平转换器。带有/V后缀的器件符合AEC-Q100标准。汽车和通用器件可在-40℃至+125℃的环境温度下工作。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22666CAWE+
商品编号: C27050110
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.94克(g)

商品参数

商品概述

MAX22663至MAX22666系列器件采用Analog Devices专有工艺技术，是一组6通道、增强型、快速、低功耗的数字隔离器。所有器件均具备增强型隔离，耐受电压额定值为5kVRMS（持续60秒）。汽车级和通用器件均可在-40°C至+125°C的环境温度下工作。后缀为/V的器件符合AEC-Q100标准。这些器件在不同电源域电路之间传输数字信号，在1Mbps速率下（1.8V电源）每通道功耗可低至0.71mW。低功耗特性降低了系统功耗，提高了可靠性，并有助于实现紧凑设计。器件提供最高25Mbps或200Mbps的数据速率，以及默认高电平或默认低电平输出选项。它们具有低传播延迟和低时钟抖动，有助于降低系统延迟。每侧独立的1.71V至5.5V电源也使器件适合用作电平转换器。MAX22663的三个通道沿一个方向传输数字信号，其余三个通道沿相反方向传输。MAX22664提供四个数字信号传输通道，其中两个沿一个方向，另外两个沿相反方向。MAX22665提供五个数字信号传输通道，其中一个沿一个方向，另一个沿相反方向。MAX22666的所有六个通道均沿一个方向传输数字信号。

商品特性

符合AEC-Q100标准的/V器件
用于数字信号的增强型电气隔离
16引脚宽体SOIC封装，爬电距离和电气间隙为8mm
耐受5kVRMS电压60秒（VISO）
持续耐受848VRMS电压（VIOWM）
在GNDA与GNDB之间可承受±12.8kV浪涌（波形1.2/50μs）
高共模瞬态抗扰度（典型值50kV/μs）
低功耗
在1Mbps、VDD = 1.8V时，每通道功耗0.71mW
在1Mbps、VDD = 3.3V时，每通道功耗1.34mW
在100Mbps、VDD = 1.8V时，每通道功耗3.21mW
低传播延迟和低抖动
最高数据速率达200Mbps
在VDD = 3.3V时，典型传播延迟为7ns
典型时钟抖动RMS值为11.1ps
安全法规认证：符合UL1577标准、符合CSA 5A公告、VDE 0884-11增强绝缘（待批）

应用领域

混合动力电动汽车
充电器
电池管理系统
逆变器
隔离式SPI、RS-232/422/485、CAN、数字I/O
现场总线通信
电机控制
医疗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000
	CMTI(kV/us)	50kV/us

	属性	参数值
	传播延迟(tpd)	7ns
	功能特性	多电压域接口
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	工作温度	-40℃~+125℃
	通道数	6
