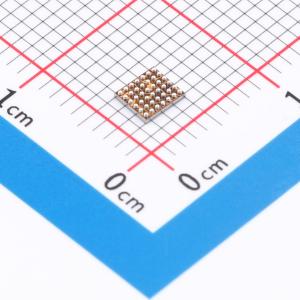

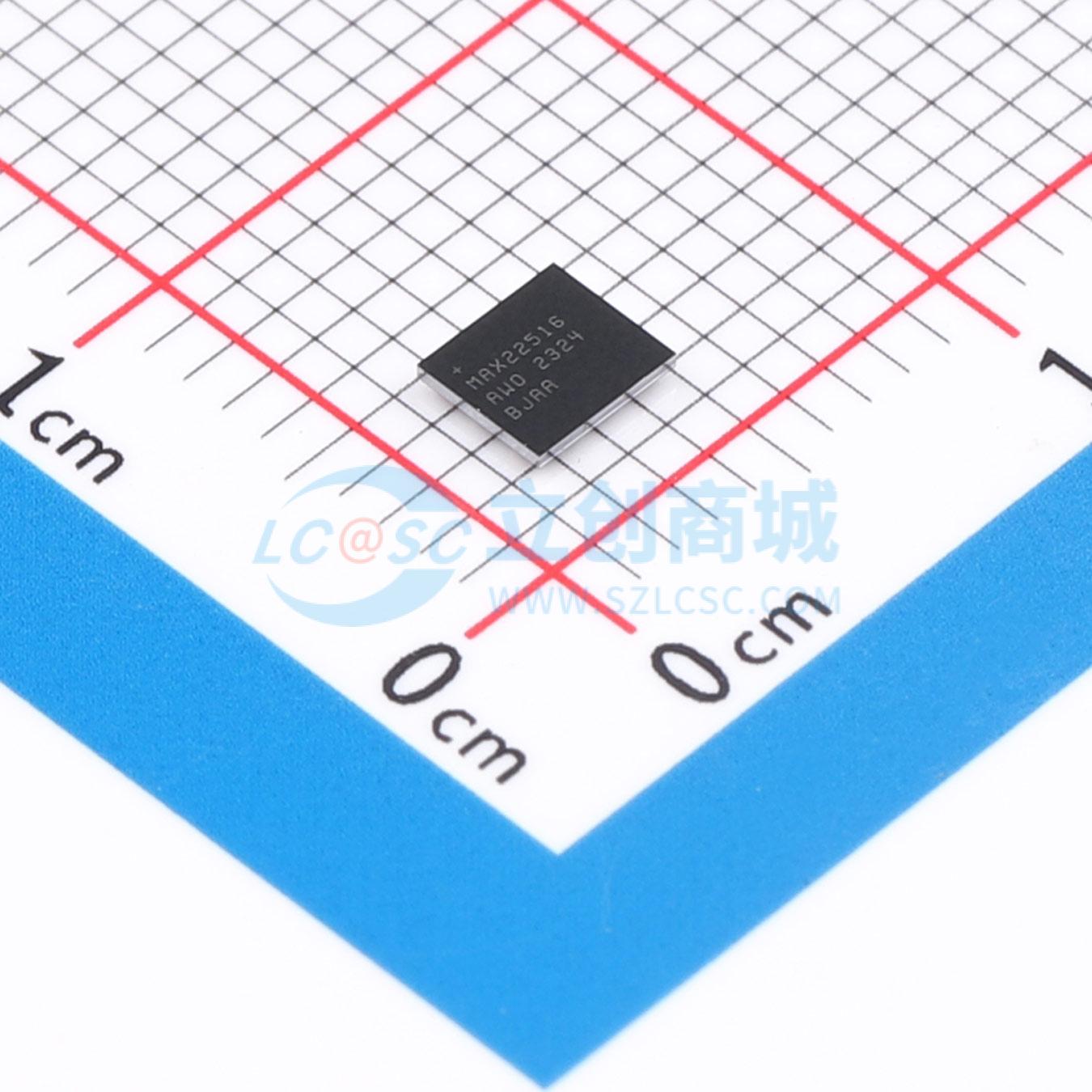

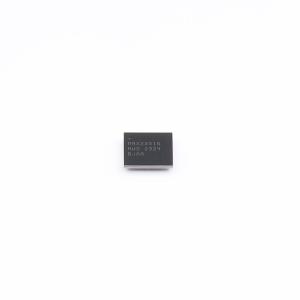

MAX22516AWO+

IO-Link数据链路控制器，带收发器和集成式DC-DC

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22516AWO+
商品编号: C27050109
商品封装: WLP-42(3.1x3.5)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

MAX22516 IO-Link 数据链路控制器集成了 24V C/Q 收发器、一个辅助数字输入和输出、一个集成式 DC-DC 转换器、5V 和 3.3V 线性稳压器，以及一个功能齐全的 IO-Link 数据链路控制器。一旦配置完成，该数据链路控制器即可操作 IO-Link 收发器，在正常运行时无需外部微控制器干预。或者，也可通过 UART 接口或串行外设接口直接控制 IO-Link 收发器。该数据链路控制器支持并包含用于 IO-Link 通信的接收和发送缓冲区。针对最大尺寸过程数据、ISDU、事件和页面数据的缓冲区减少了对时间要求严格的微控制器干预需求，使微控制器能专注于应用层任务。MAX22516 具备广泛的集成保护功能，确保在严苛工业环境中实现稳健通信。所有 IO-Link 接口引脚均具备反压保护、短路保护，并集成了 ±1kV/500Ω 浪涌保护。该器件提供微型 WLP 封装或 40 引脚 TQFN-EP 封装，工作温度范围为 -40°C 到 +125°C。

商品特性

轻松增强 IO-Link 通信
支持 COM3：400µs 最小周期时间
数据链路控制器自主应答所有主站消息请求
确定性的设备应答延迟
高度集成的解决方案
完整的数据链路层包含：消息处理器、ISDU 处理器、页面处理器、事件处理器、模式处理器、启动处理器
支持突发模式的 15MHz SPI
具有可调输出的高效率 200mA DC-DC 转换器
高精度 3.3V 和 5V 线性稳压器
灵活的应用选项：透明模式、带可编程序列的 LED 驱动器、COM1、COM2 和 COM3 数据速率
稳健可靠的设计：集成 ±1kV/500Ω 浪涌保护
针对小型传感器设计优化：提供小型 WLP 封装和 40 引脚 TQFN-EP 封装

应用领域

IO-Link 传感器与执行器设备
工业传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	其他接口
	接口类型	SPI；UART
	数据速率	-
	工作电压	8V~36V

	属性	参数值
	工作温度	-40℃~+125℃
	工作电流	-
	静态电流	-
	功能特性	唤醒功能
