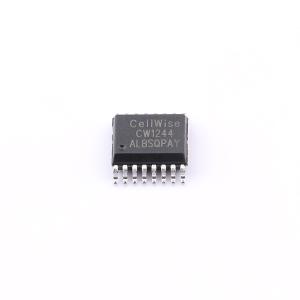

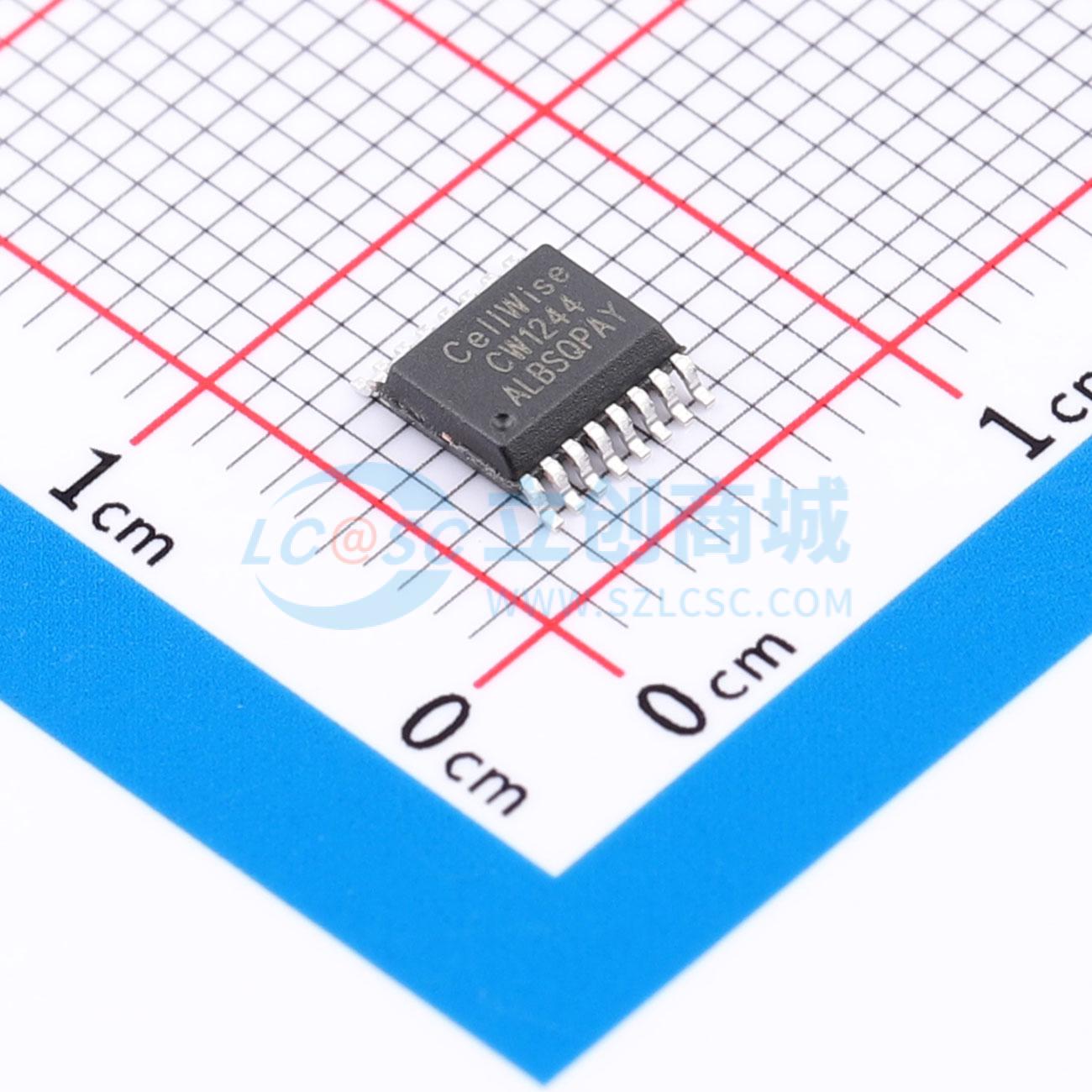

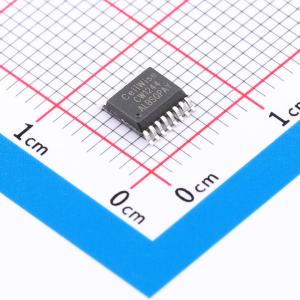

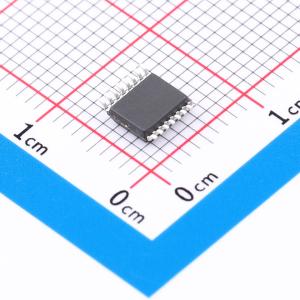

CW1244ALBS
CW1244ALBS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Cellwise(赛微)
- 商品型号
- CW1244ALBS
- 商品编号
- C2758484
- 商品封装
- SSOP-16L
- 包装方式
- 编带
- 商品毛重
- 0.34692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 3~4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 电池温度检测 | - | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 20uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
CW1244系列产品是一款高度集成的3~4串锂离子电池或锂聚合物电池保护芯片。该芯片为电池包提供过充、过放、充放电过流、断线、充放电过温保护以及均衡功能。
商品特性
- 过充电保护：阈值范围3.650V、3.850V、4.175V~4.375V，25mV步进，精度±25mV
- 过放电保护：阈值范围2.300V~2.800V，100mV步进，精度±30mV
- 放电过流保护：过流检测1阈值范围0.050V~0.100V，精度±5mV；过流检测2阈值范围0.100V~0.200V，精度±10mV；短路保护阈值范围0.200V~0.500V，精度±20mV
- 充电过流保护：阈值范围-0.010V~-0.050V，精度±5mV
- 温度检测功能：具备充放电高低温保护，保护温度外部可设
- 均衡功能
- 断线检测功能
- 负载检测功能
- 低功耗设计：工作电流20μA（25℃）；休眠电流5μA（25℃）
- 封装形式：SSOP16/QFN16L
应用领域
- 扫地机器人
- 电动工具
- 后备电源
- 锂离子及锂聚合物电池包
