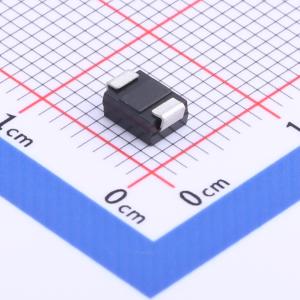

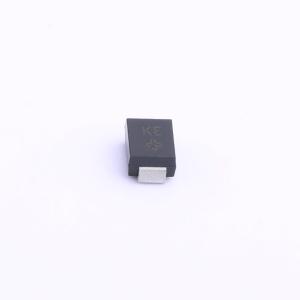

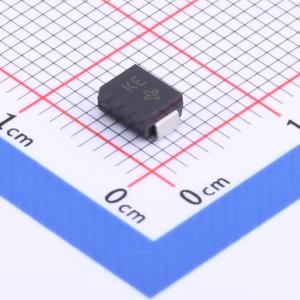

SMBJ5.0CA
双向TVS 5V截止 峰值浪涌电流：65.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装，适合自动贴装。 玻璃钝化芯片结。 有单向和双向两种类型。 600W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。 非常快的响应时间。 低增量浪涌电阻。 符合 J-STD-020 的 MSL 1 级，LF 最大峰值为 260℃。 有 AEC-Q101 认证可选-汽车订购代码：基础型号 P/NHE3 或 P/NHM3。 IEC 61000-4-2 ESD 30kV（空气），30kV（接触）。 符合 IEC 61000-4-4 的数据线 EFT 保护
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SMBJ5.0CA
- 商品编号
- C2758501
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 65.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 6.4V | |
| 反向电流(Ir) | 800uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向两种类型
- 采用10/1000 μs波形时，峰值脉冲功率能力为600 W，重复率（占空比）为0.01%
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020标准的MSL 1级，LF最高峰值为260 °C
- 符合IEC-61000-4-2标准，ESD可达30 kV（空气）、30 kV（接触）
- 符合IEC 61000-4-4标准，可对数据线进行EFT保护
- 引脚为哑光镀锡引线，可根据J-STD-002和JESD 22-B102进行焊接，E3、M3、HE3和HM3后缀符合JESD 201 2级晶须测试
- 极性方面，单向类型的带标记表示阴极端，双向类型无标记
