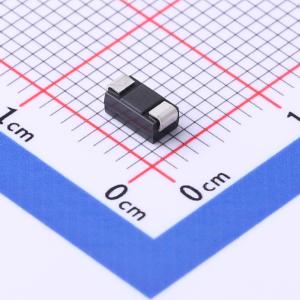

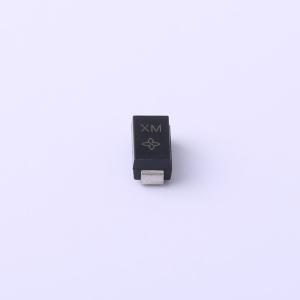

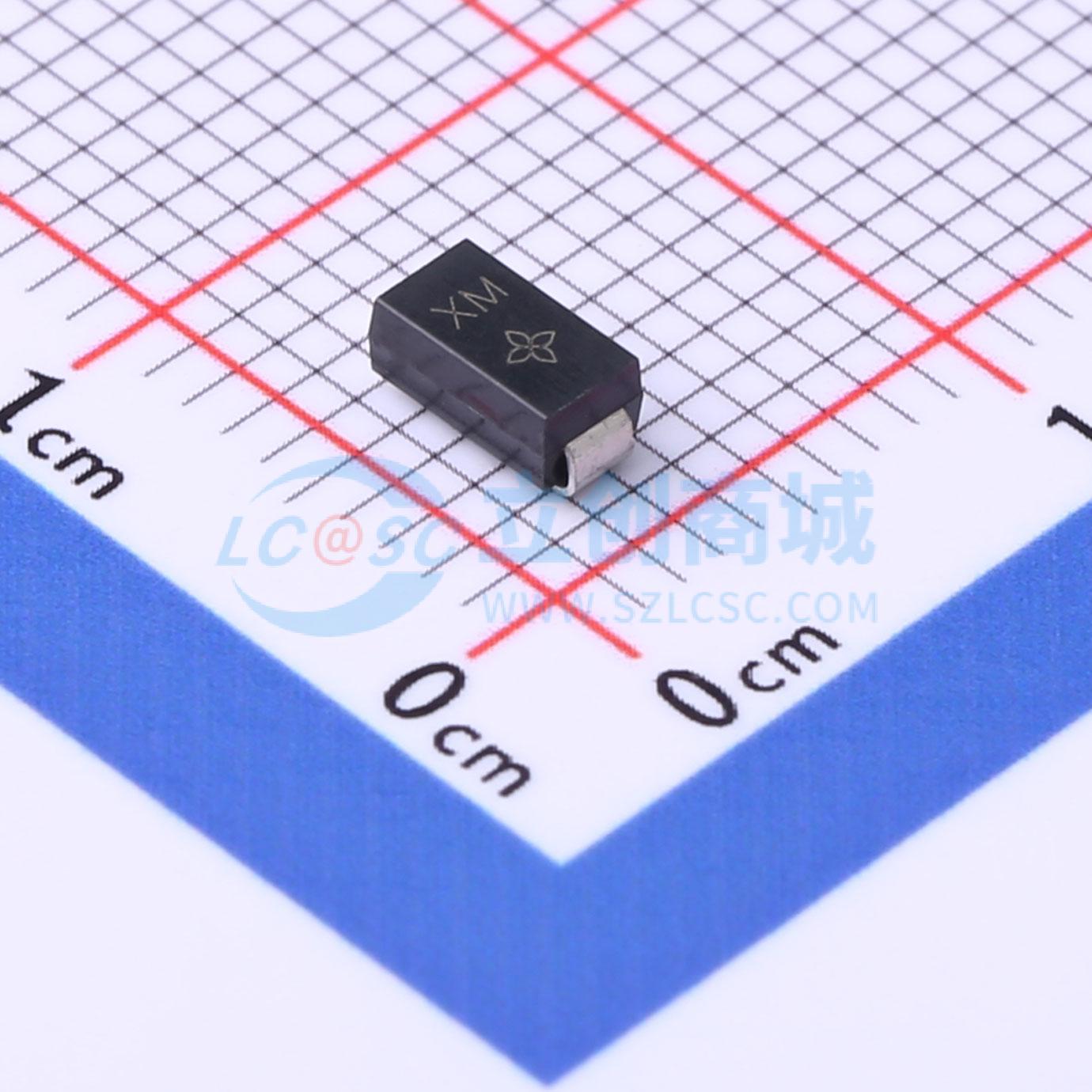

SMAJ15CA
双向TVS 15V截止 峰值脉冲电流：16.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装，适合自动贴装。玻璃钝化芯片结。400W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%（78V 以上为 300W）。提供单向和双向型号。出色的钳位能力。极快的响应时间。低增量浪涌电阻。符合 J-STD-020 的 MSL 3 级，LF 最大峰值为 260℃
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SMAJ15CA
- 商品编号
- C2758497
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 16.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴片
- 玻璃钝化芯片结
- 10/1000 μs波形下具有400 W的峰值脉冲功率能力，重复率（占空比）：0.01%（78 V以上为300 W）
- 有单向和双向两种类型
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020标准的MSL 3级，LF最高峰值为260 °C
