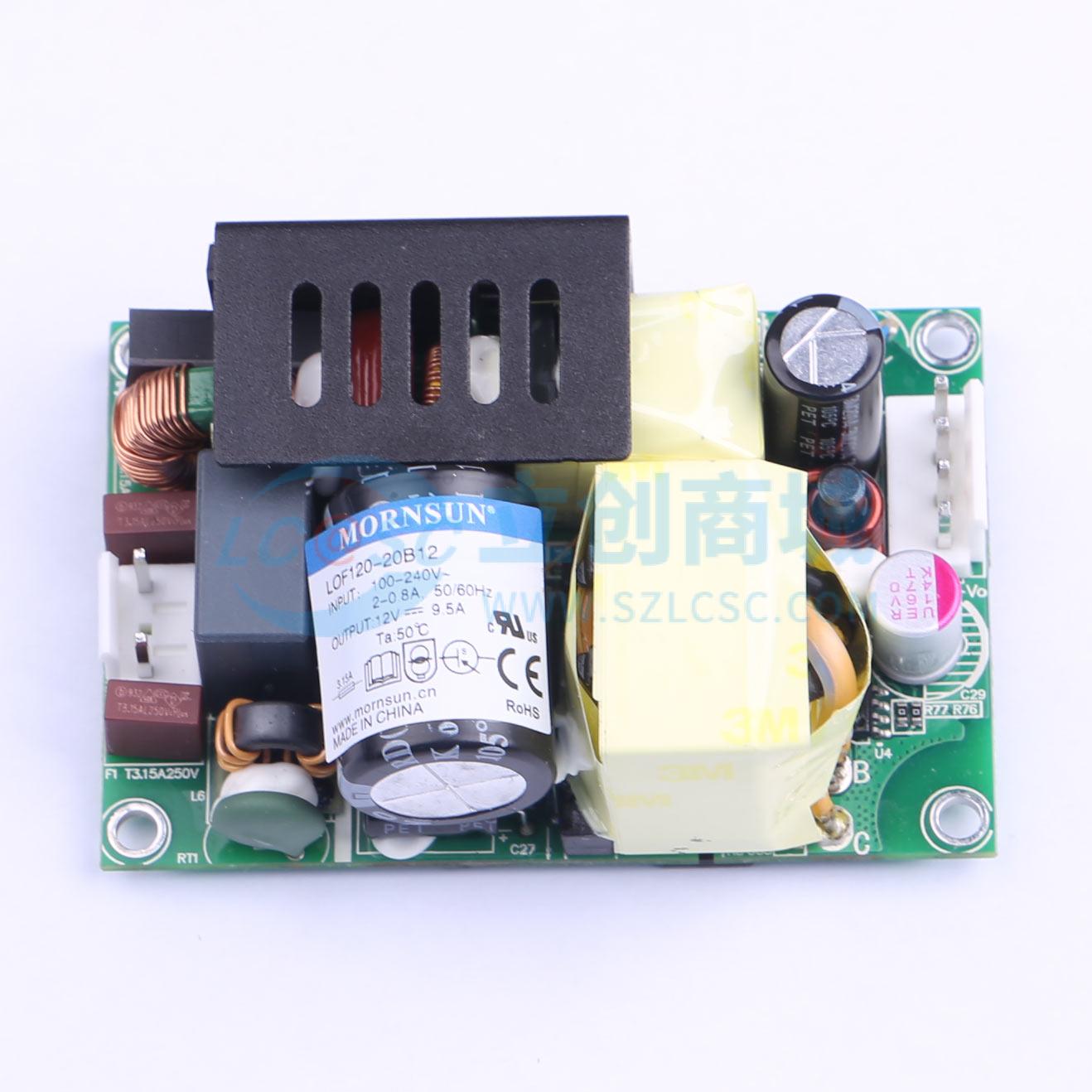

LOF120-20B12
120W AC/DC开板电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品为120W AC/DC开板电源，具有高功率密度、小体积和高效率等特点。适用于工控、LED、路灯控制、电力、安防、通讯、智能家居、医疗等领域。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LOF120-20B12
- 商品编号
- C2757441
- 商品封装
- SMD,76.2x50.8mm
- 包装方式
- 托盘
- 商品毛重
- 131.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 120V~370V | |
| 工作电压(AC) | 85VAC~264VAC | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 9.5A | |
| 输出功率 | 114W | |
| 静态功耗 | 0.5W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 94% | |
| 纹波噪声 | 120mVp-p | |
| 最大容性负载 | 6000uF | |
| 功能特性 | 过压保护；过热保护；有源PFC校正；故障自恢复；过流保护；短路保护 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 76.2mm | |
| 宽度 | 50.8mm | |
| 高度 | 31mm | |
| 类型 | 开放型 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 输入电压范围：85 - 264VAC/120 - 370VDC
- 高功率密度，小体积：3''×2''×1.22''
- 工作温度范围：-40°C to +85°C
- 主动式PFC
- 4000VAC高隔离电压
- 满足5000m海拔应用
- 极低漏电流 <0.1mA
- 空载功耗0.5W Typ.
- 基板涂覆三防漆
- 输出短路、过流、过压、过温保护
- 效率高达95%
- 适用于BF类应用
- 可安装于Class I (有PE)或Class II (无PE)系统
- 符合IEC/EN/UL62368-1、IEC/EN60335-1、IEC/EN61558-1、GB4943-1、IEC/EN/ES60601-1等认证标准
应用领域
- 工控
- LED
- 路灯控制
- 电力
- 安防
- 通讯
- 智能家居
- 医疗
