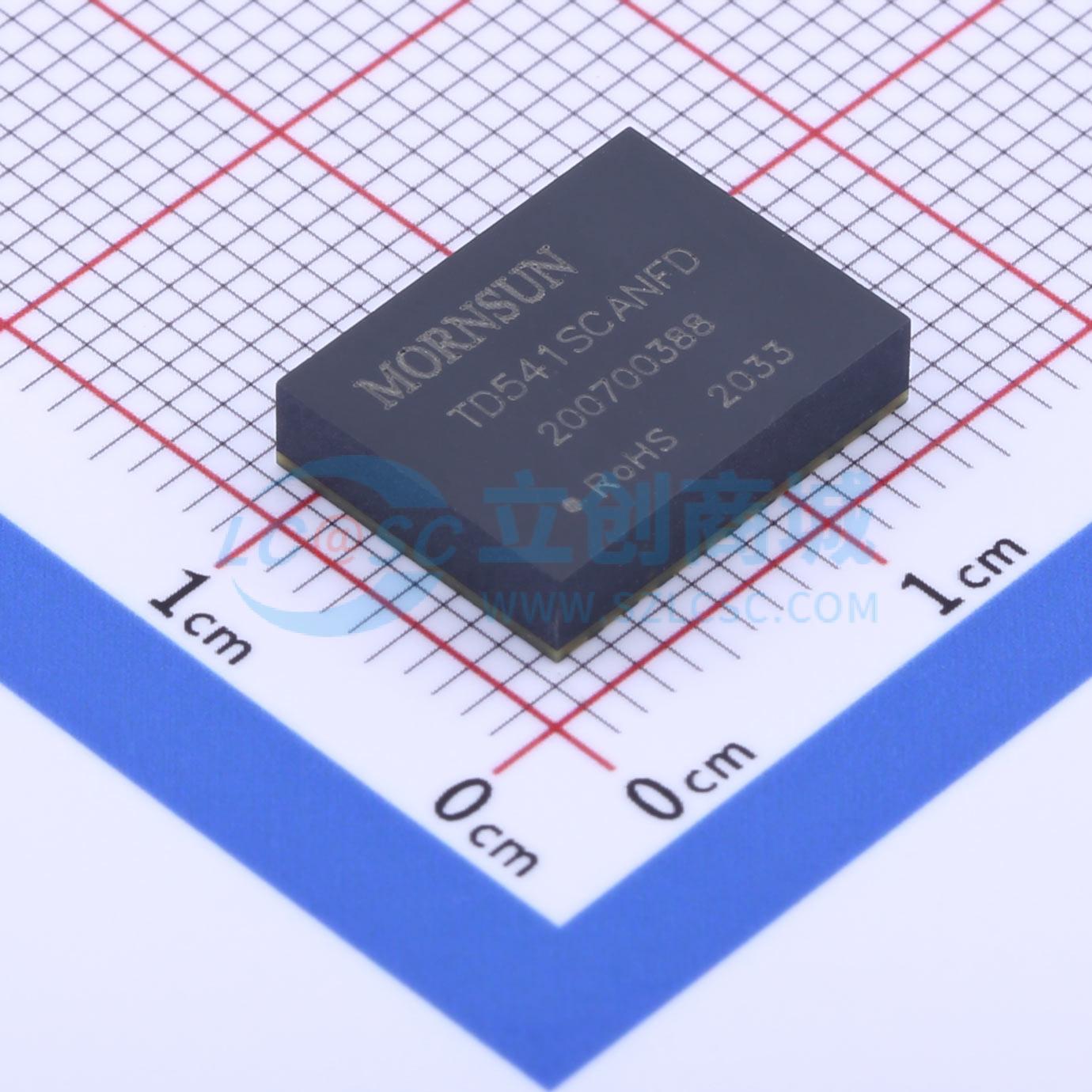

TD541SCANFD
MSL=3，上机前请烘烤 TD541SCANFD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD541SCANFD
- 商品编号
- C2757448
- 商品封装
- DFN-20(10x13)
- 包装方式
- 编带
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式CAN收发器(带电源) | |
| 最大数据速率 | 5Mbps | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | CAN FD；总线故障检测与保护 |
商品概述
该器件是一款符合ISO11898-2标准的隔离式CANFD总线收发器。其逻辑侧支持3.3V和5V逻辑电平转换，并集成了高效的5V电源。它能在CANFD协议控制器与物理层总线之间提供差分信号发送与接收能力，数据速率最高可达5Mbps。该器件具备总线线路串联、过压（-58V至+58V）、地线丢失保护以及热关断功能，使其特别适用于恶劣工作环境。它具有电流限制保护功能，可防止驱动器电路对正负电源电压短路。当发生短路时，功耗会增加，短路保护功能可保护驱动级免受损坏。该器件还具备过温保护功能，当结温超过160°C时，驱动级电流会减小，从而降低功耗和芯片温度，同时芯片其余部分功能保持正常。此外，它还具有显性超时功能，以防止因硬件或软件故障导致TXD引脚被强制永久拉低时，总线线路被驱动至永久显性状态（阻塞所有网络通信）。当模块处于正常状态时，应将STB引脚连接至GND2。
商品特性
- 超小、超薄、芯片级DFN封装
- 符合ISO11898-2标准
- 集成高效的5V电源
- I/O电源电压范围支持3.3V和5V微处理器
- 高达5000VDC的高隔离度
- 总线引脚ESD保护高达15kV（人体模型）
- 波特率高达5Mbps
- -58V至+58V总线故障保护
-
25kV/μs的共模瞬态抗扰度
- TXD显性超时功能
- 低通信延迟
- 总线最多支持110个节点
- 工业级工作环境温度范围：-40℃至+125℃
- 潮湿敏感度等级3级
应用领域
- 工业自动化、控制、传感器与驱动系统
- 楼宇与温室环境控制自动化
- 安防系统
- 交通运输
- 医疗
- 电信通信
- CAN总线标准网络
