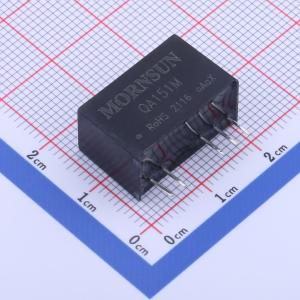

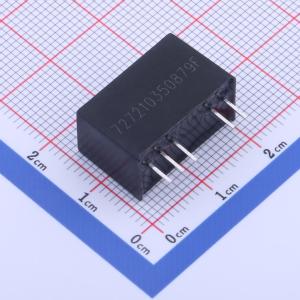

QA151M
碳化硅MOSFET驱动专用电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款专为需要两组隔离电源的MOSFET SiC驱动器设计的DC-DC模块电源，采用两个共地输出模式，能更好地为SiC的导通和关断提供能量，还具备输出短路保护和自恢复能力。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA151M
- 商品编号
- C2757450
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 7.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 80% | |
| 输出电流(最大值) | -100mA；100mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3.5kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 83kHz | |
| 静态电流(Iq) | 15mA | |
| 纹波噪声 | 80mVp-p；120mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品概述
QA151M是专为需要两组隔离电源的SiC MOSFET驱动器专用电源。其内部采用了两路共地输出模式，可以更好的为SiC的开通与关断提供能量。同时具有输出短路保护及自恢复能力。
商品特性
- 效率高达80%
- SIP封装
- 隔离电压3500VAC
- 超小隔离电容
- 工作温度范围: -40 °C to +105 °C
- 可持续短路保护
- 国际标准引脚方式
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
