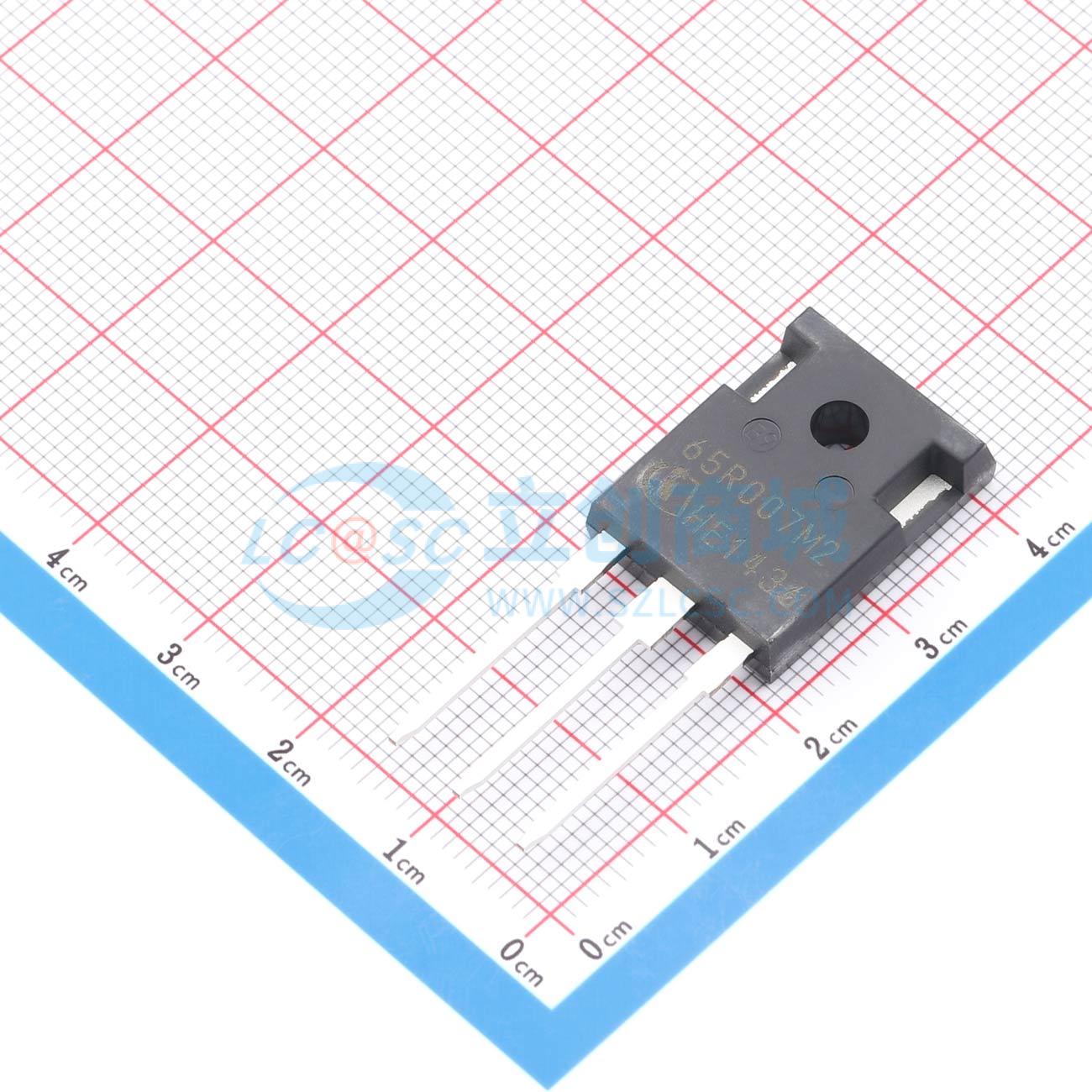

IMW65R007M2HXKSA1
650V CoolSiC MOSFET G2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于第二代碳化硅沟槽技术，650 V MOSFET 可提供卓越的性能、出色的可靠性和易用性。它能够实现具有成本效益、高效且简化的设计，以满足不断增长的系统和市场需求。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMW65R007M2HXKSA1
- 商品编号
- C26926371
- 商品封装
- TO-247-3
- 包装方式
- 袋装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 171A | |
| 耗散功率(Pd) | 625W | |
| 阈值电压(Vgs(th)) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 179nC | |
| 输入电容(Ciss) | 6.359nF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 613pF | |
| 导通电阻(RDS(on)) | 8.5mΩ |
商品概述
基于第二代碳化硅沟槽技术，650 V CoolSiC™ MOSFET 提供卓越的性能、出色的可靠性和极佳的易用性。它支持实现高性价比、高效率且简化的设计，以满足不断增长的系统与市场需求。
商品特性
- 超低开关损耗
- 基准栅极阈值电压，VGS(th) = 4.5 V
- 即使在0 V关断栅极电压下也能稳健抵抗寄生导通
- 灵活的驱动电压，兼容双极性驱动方案
- 在硬换流事件下具有稳健的体二极管运行特性
- XT互连技术，提供一流的散热性能
应用领域
- SMPS（开关电源）
- 太阳能光伏逆变器
- 储能和电池化成
- UPS（不间断电源）
- 电动汽车充电基础设施
