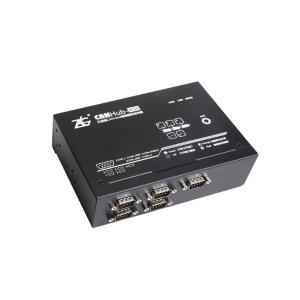

CANhub-AS5

本产品实现5通道CAN集线器功能，实现5个通道CAN帧接收、缓存、帧映射、帧转发等功能。通过UART（USB或RS232）使用类似ModBus协议与上位机通信，实现CANhub - AS5的功能配置。 CANhub - AS5能实现多个CAN网络的透明连接，可以在总线级别实现复杂结构的多点连接；CANhub - AS5使得主干网络没有支线长度限制，网络中任意两个节点可以到达协议距离，该设备具有5个通信端口，每个端口都有独立的CAN收发器，能倍增节点数目，因此，在提供自由的布线方式的同时，也解除了系统总线上CAN收发器最大节点数驱动限制。每个端口还具备检测总线活跃及总线故障指示灯，方便观察CAN总线网络工作状态。CANhub - AS5可用于波特率高达1Mbps的CAN网络，所有通道均可在不同的波特率下工作，其符合CAN规范2.0A（11位CAN标识符）和2.0B（29位CAN标识符）。支持透明的，协议独立的CAN消息传输，使其适用于多种应用。此外，可用于各种不同的高层CAN协议（CANOpen，SDS，J1939，DeviceNet或其他定制的协议）。 CANhub - AS5可以配置相应的CAN消息过滤器，这样可以保证只有需要的数据通过中继器传输到其他CAN网络上。同时，还具有数据路由功能，可把一个通道接收到CAN消息选择性地转发到另一个通道。因此该设备能有效降低网络的负载。CANhub - AS5可通过异步串行通信接口或者USB接口连接到PC来配置，提供基于Windows系统的配置软件，使用简单，支持配置即时生效，设备配置完成后无需任何操作即可投入工作。

• 5个通道每个通道可缓存1M（τ = 1024 * 1024）帧数据
• 5个通道每个通道支持帧映射规则0 ~ 64个
• 路由转发支持转发到其它任意多个或一个通道
• USB和RS232自动检测切换通信方式（插入USB则使用USB，否则使用RS232）
• 支持固件更新，且更新失败会自动使用出厂固件
• 具有5通道电气隔离的CAN接口，隔离电压为2500VDC
• 用户可通过RS232端口或者USB端口配置通信波特率：5Kbps ~ 1Mbps
• 强大的CAN消息过滤功能，能有效避免不需要的消息被转发
• 工作电压：9 ~ 48V DC

• CAN - bus网络诊断与测试
• 汽车电子应用
• 电力通讯网络
• 工业控制设备
• 新能源电池测试
• 高速、大数据量通讯
