商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN总线模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 多总线双向转换；CAN报文管理 |
商品概述

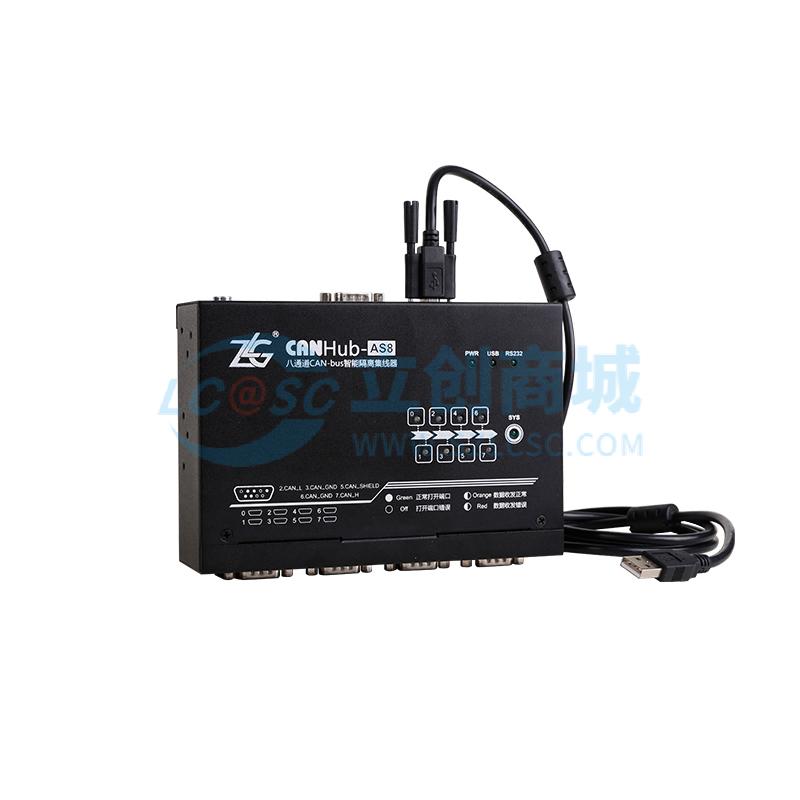

本产品实现8 通道CAN 集线器功能，实现8 个通道CAN 帧接收、缓存、帧映射、帧转发等功能。通过UART（USB 或RS232）使用类似ModBus 协议与上位机通信，实现CANHub-AS8 的功能配置。 CANhub-AS8 能实现多个CAN 网络的透明连接，可以在总线级别实现复杂结构的多点连接；CANhub-AS8 使得主干网络没有支线长度限制，网络中任意两个节点可以到达协议距离，该设备具有8 个通信端口，每个端口都有独立的CAN 收发器，能倍增节点数目，因此，在提供自由的布线方式的同时，也解除了系统总线上CAN 收发器最大节点数驱动限制。每个端口还具备检测总线活跃及总线故障指示灯，方便观察CAN 总线网络工作状态。CANhub-AS8 可用于波特率高达1Mbps 的CAN 网络，所有通道均可在不同的波特率下工作，其符合CAN 规范2.0A（11 位CAN 标识符）和2.0B（29 位CAN 标识符）。支持透明的，协议独立的CAN 消息传输，使其适用于多种应用。此外，可用于各种不同的高层CAN 协议（CANOpen，SDS，J1939，DeviceNet 或其他定制的协议）。 CANhub-AS8 可以配置相应的CAN 消息过滤器，这样可以保证只有需要的数据通过中继器传输到其他CAN 网络上。同时，还具有数据路由功能，可把一个通道接收到CAN 消息选择性地转发到另一个通道。因此该设备能有效降低网络的负载。CANHub-AS8 可通过异步串行通信接口或者USB 接口连接到PC 来配置，提供基于Windows 系统的配置软件，使用简单，支持配置即时生效，设备配置完成后无需任何操作即可投入工作。
商品特性
- 8 个通道每个通道可缓存1M（τ = 1024 * 1024）帧数据
- 8 个通道每个通道支持帧映射规则0~64 个
- 路由转发支持转发到其它任意多个或一个通道
- USB 和RS232 自动检测切换通信方式（插入USB 则使用USB，否则使用RS232）
- 支持固件更新，且更新失败会自动使用出厂固件
- 支持固件加密
- 具有8 通道电气隔离的CAN 接口，隔离电压为2500VDC
- 用户可通过RS232 端口或者USB 端口配置通信波特率：5Kbps~1Mbps
- 强大的CAN 消息过滤功能，能有效避免不需要的消息被转发
- 工作电压：9~48V DC
应用领域
- CAN-bus 网络诊断与测试
- 汽车电子应用
- 电力通讯网络
- 工业控制设备
- 新能源电池测试
- 高速、大数据量通讯
