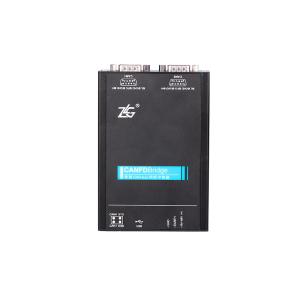

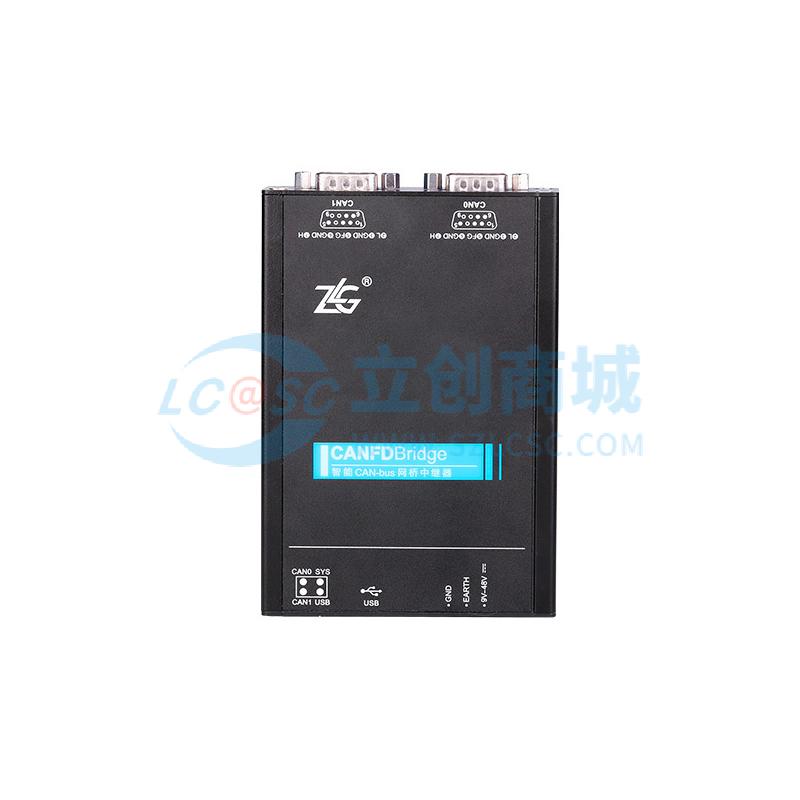

CANFDBridge

CANFDBridge 智能CANFD 网桥是一款性能优异的CAN(FD)中继、CAN(FD)报文转换设备。它能够增加总线的负载能力和延长通信距离，匹配不同通讯波特率的CAN(FD)网络，同时支持CAN 和CANFD 网络的转换。 CANFDBridge 作为CAN(FD)智能网桥，支持CAN 转CAN、CAN 转CANFD、CANFD 转CAN、CANFD 转CANFD 等报文默认转换处理。除此之外，还提供帧映射、合并(若干个CAN 报文组成一个CANFD 报文)和拆分(一个CANFD 报文拆分成若干个CAN 报文)等特殊转换处理。用户可自由设定CAN(FD)报文的转发映射、组包拆包等规则，满足自身应用需求。用户通过USB 接口连接PC 后，使用CANFDBridge 配置工具配置波特率及规则后即可脱机使用，简单易用。

• 两路完全电气隔离的CAN(FD)通道，支持配置选择CAN 控制器是CAN 还是CANFD
• 支持两端CAN（FD）通道波特率设置，可设置常用波特率，且支持自定义波特率
• 支持波特率范围50k~5Mbps
• 支持设置两端CAN(FD)通道120 欧姆终端电阻开关
• 支持设置两端CAN(FD)通道接收硬件滤波功能，每通道支持64 条标准/扩展帧 ID，滤波方式采用白名单滤波，令 CAN 总线的负荷降到最低
• 当使用USB 连接设备到电脑时，通过CANFDBridge 配置工具可以开启自动上报记录两端CAN(FD)通道当前错误状态、错误计数（发送、接收错误计数）的功能，可作为一个非常实用的 CAN 网络状况分析仪，可快速判断 CAN 网络的通信质量
• 支持CAN(FD)报文转发，包括三种转发方式：(1)基础转发；(2)帧映射；(3)组包拆包；转发功能主要对接收的CAN(FD)帧进行转发。转发前对接收的帧进行映射、组包拆包等处理，将处理后的帧发送。其处理优先级为：组包拆包 > 帧映射>基础转发
• 支持转发失败后，返回指定帧来告诉发送方，告知转发失败
• 中继时，CAN 单路标准帧速率可达6000 帧/秒，CANFD 单路标准帧可达4600 帧/秒
• 只使用中继时，转发延时40us 左右，当同时使用帧映射、合并拆分功能时，转发延时50us 左右。帧映射、合并拆分规则越多，转发延时越大，转发延时还受波特率影响，波特率值较小时，如50Kbps，转发延时达60us
• CAN-bus 电路采用DC 2500V 电气隔离
• 可用在有安全防爆需求的环境中
• 工作温度： -40~+85°C ；工作功率：低于2W

• 煤矿远程通讯
• 工业现场控制
• 远程监控与数据采集
• 电力通讯
