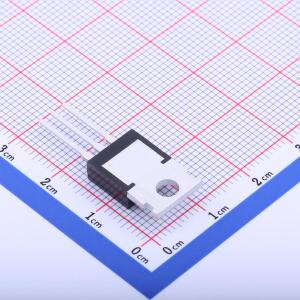

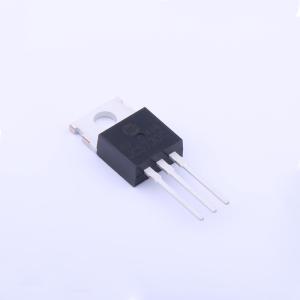

温馨提醒：图片仅供参考，商品以实物为准
JCS730C
耐压:400V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 低Crss（典型值22pF）。 开关速度快。 产品全部经过雪崩测试。 高抗dv/dt能力。 RoHS产品。应用：高频开关电源。 电子镇流器
- 品牌名称
- 吉林华微
- 商品型号
- JCS730C
- 商品编号
- C2693281
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 1Ω@10V | |
| 耗散功率(Pd) | 5.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 720pF | |
| 反向传输电容(Crss) | 29pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 110pF |
商品概述
该系列器件采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的漏源导通电阻 (RDS(ON)) 和栅极电荷 (Qg) 组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压 (VDS) = 120V，漏极电流 (ID) = 90A
- 漏源导通电阻 (RDS(ON)) = 5.6mΩ，典型值，栅源电压 (VGS) = 10V
- 漏源导通电阻 (RDS(ON)) = 6.9mΩ，典型值，栅源电压 (VGS) = 4.5V
- 出色的栅极电荷 x 漏源导通电阻乘积 (FOM)
- 极低的导通电阻 RDS(on)
- 工作温度 150°C
- 无铅引脚镀层
- 100% 进行了非钳位感性开关 (UIS) 测试
- 100% 进行了 ΔVds 测试
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
