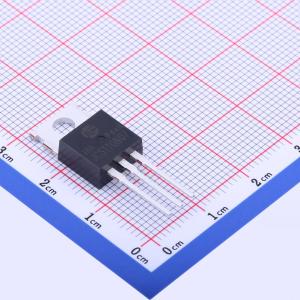

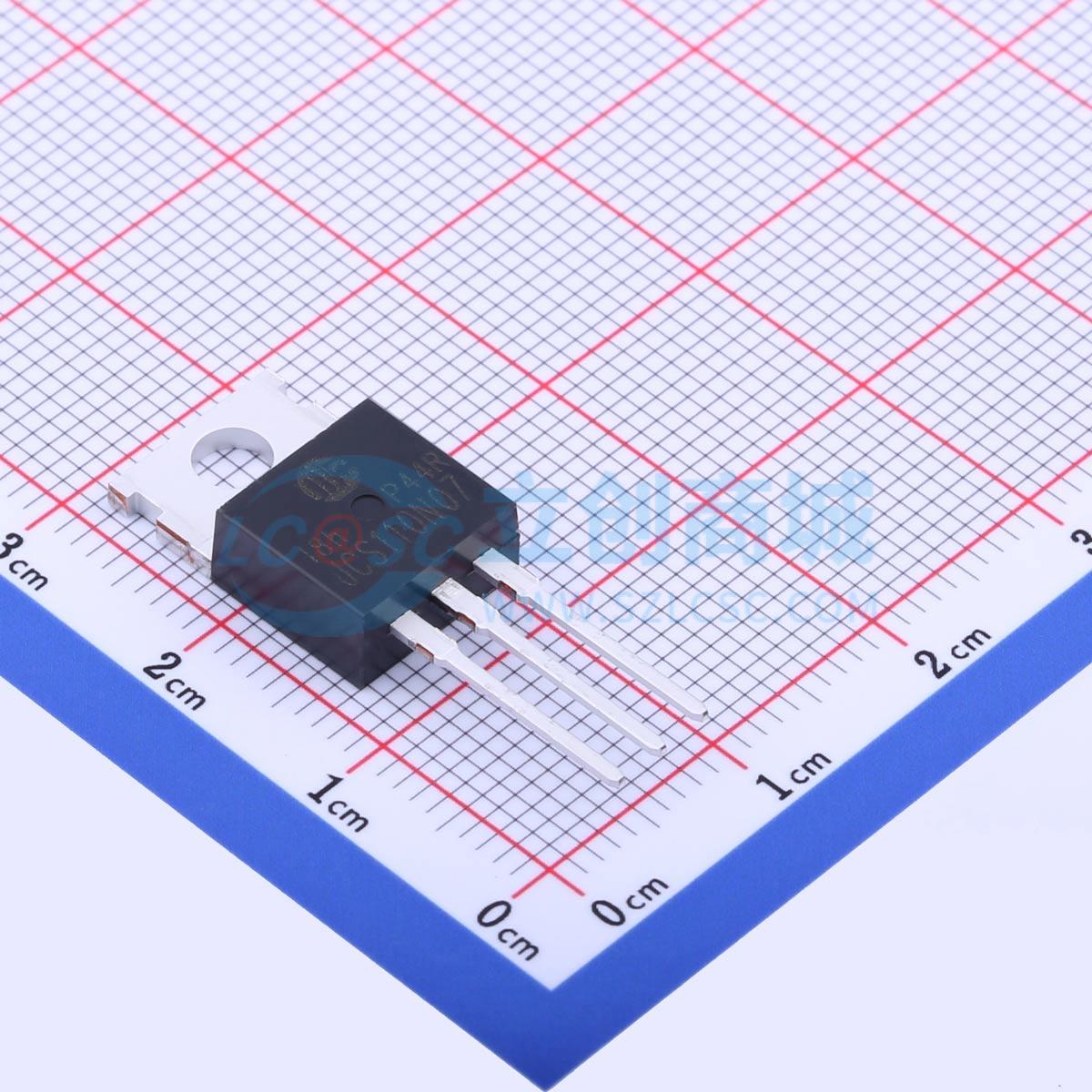

温馨提醒：图片仅供参考，商品以实物为准
JCS110N07I
1个N沟道 耐压:70V 电流:110A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低栅极电荷。 低Rdson。 开关速度快。 产品全部经过雪崩测试。 高抗dv/dt能力。 RoHS产品。应用：高功率DC/DC转换与功率开关。 直流电机控制
- 品牌名称
- 吉林华微
- 商品型号
- JCS110N07I
- 商品编号
- C2693288
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 70V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 208W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 72nC | |
| 输入电容(Ciss) | 3.8nF | |
| 反向传输电容(Crss) | 330pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 500pF |
商品概述
N沟道逻辑增强型功率场效应晶体管采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。
商品特性
- 低栅极电荷
- 低导通电阻(Rdson)
- 快速开关
- 100%雪崩测试
- 增强的dv/dt能力
- 符合RoHS标准的产品
- 低栅极电荷
- 低导通电阻(Rdson)
- 开关速度快
- 产品全部经过雪崩测试
- 高抗dv/dt能力
- 符合RoHS标准的产品
应用领域
- 高功率DC/DC转换器和开关模式电源
- 直流电机控制
- 汽车应用
- 不间断电源
- 高功率DC/DC转换与功率开关
- 直流电机控制
- 汽车应用
- 不间断电源
