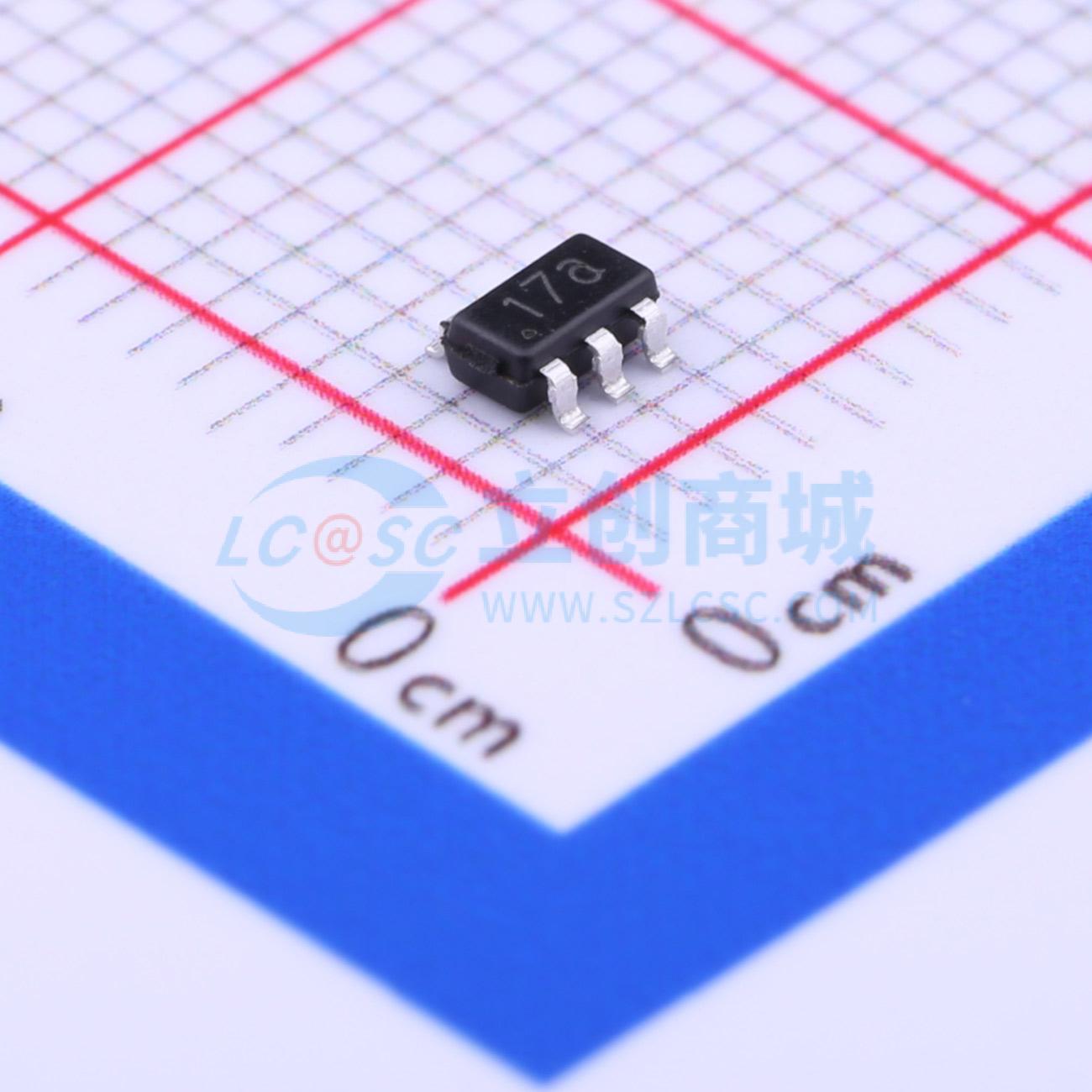

HX4057A
锂电充电IC HX4057A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX4057A是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。HX4057A充电截止电压为4.2V，充电电流可通过外部电阻进行设置。
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX4057A
- 商品编号
- C296274
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 3uA |
商品概述
HX4057A是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。HX4057A充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，HX4057A将自动结束充电过程。当输入电压被移掉后，HX4057A自动进入低电流待机状态，将待机电流降至3uA以下。
商品特性
- 锂电池正负极反接保护（没充电的情况下）
- 最大充电电流：500mA
- 无需MOSFET、检测电阻器和隔离二极管
- 智能热调节功能可实现充电速率最大化
- 智能再充电功能
- 预充电压：4.2V±1%
- C/10充电终止
- 4C/10涓流充电电流
- 2.9V涓流充电阈值
- 单独的充电、结束指示灯控制信号
- 封装形式：SOT23-6
应用领域
- 手机、PDA、MP3/MP4
- 蓝牙耳机、GPS
- 充电座、数码相机、Mini音响等便携式设备
