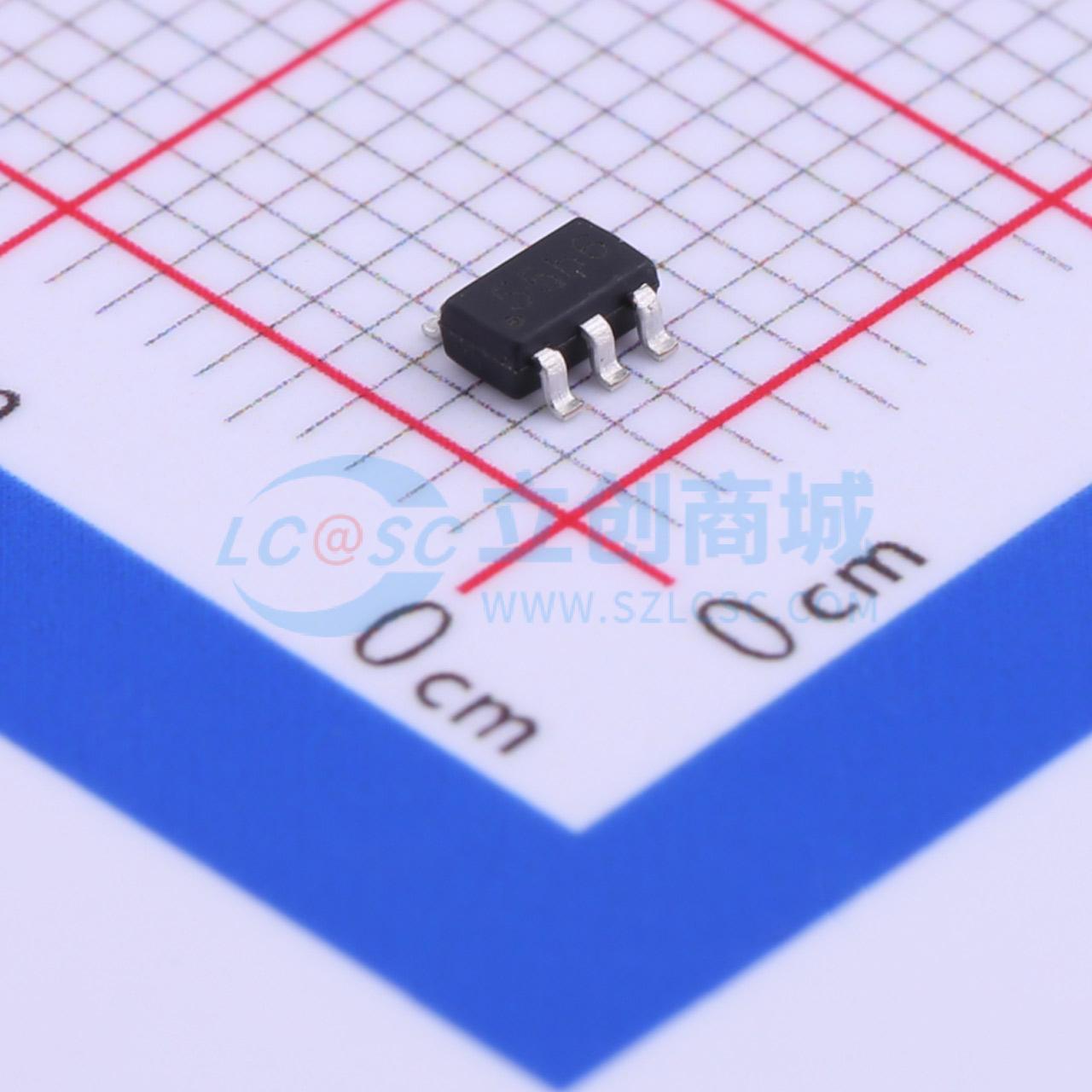

停产锂电充电IC HX4055M

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX4055M 是一款完整的单节锂离子电池带电池正负极反接保护采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 HX4055M 成为便携式应用的理想选择。HX4055M 可以适合 USB 电源和适配器电源工作。
品牌名称: HX(恒佳兴)
商品型号: HX4055M
商品编号: C296276
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

HX4055M 是一款完整的单节锂离子电池带电池正负极反接保护采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 HX4055M 成为便携式应用的理想选择。HX4055M 可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，HX4055M 将自动终止充电循环。当输入电压（交流适配器或 USB 电源）被拿掉时，HX4055M 自动进入一个低电流状态，将电池漏电流降至 2μA 以下。也可将 HX4055M 置于停机模式，以而将供电电流降至 40μA。HX4055M 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

商品特性

锂电池正负极反接保护
高达 500mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
可直接从 USB 端口给单节锂离子电池充电
精度达到 ±1% 的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
1 个充电状态开漏输出引脚
C/10 充电终止
待机模式下的供电电流为 40μA
2.9V 涓流充电器件版本
软启动限制了浪涌电流
采用 SOT23-5 封装

应用领域

充电座
蜂窝电话、PDA、MP3 播放器
蓝牙应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
