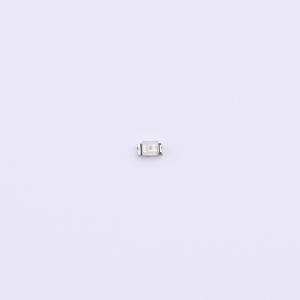

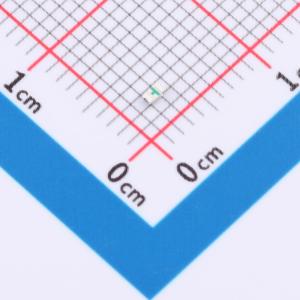

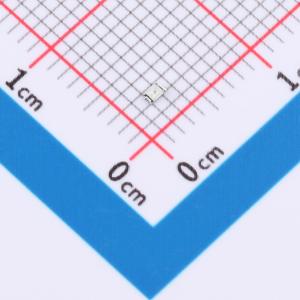

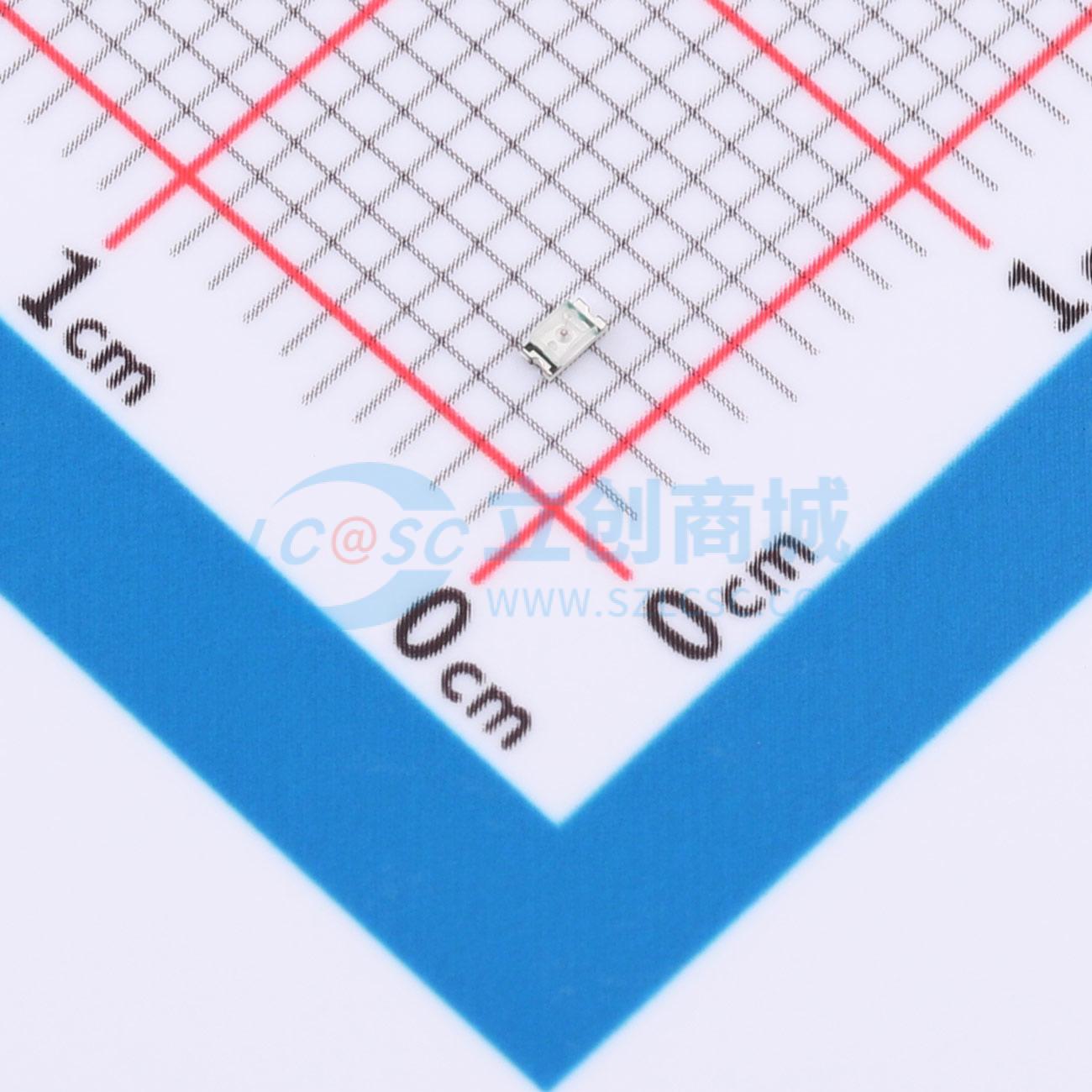

LR Q976.01-P2R2-1
0603贴片LED，适用于低功耗电子设备状态指示，小尺寸可实现紧凑设计，高亮度确保随时可见
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OSRAM(欧司朗)
- 商品型号
- LR Q976.01-P2R2-1
- 商品编号
- C26329298
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.06413克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | - | |
| 发光颜色 | 红色 | |
| 正向压降(Vf) | 2V | |
| 功率 | - | |
| 正向电流 | 20mA | |
| 波长 | 616nm~629nm | |
| 峰值波长 | 628nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 无色透明透镜 | |
| 色温 | - | |
| 发光强度 | 56mcd~180mcd | |
| 发光角度 | 140° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
0603贴片LED是电子设备中低功耗状态指示的首选产品。小尺寸封装允许进行紧凑设计，如7段显示器、符号背光或控制面板中的按钮和开关照明。LED的高亮度确保了随时都有良好的可见度。
商品特性
- 封装：0603贴片封装，透明环氧树脂
- 芯片技术：体积发射体（InGaAlP）
- 典型辐射角度：150°
- 颜色：主波长λ_dom = 623 nm（红色）
- 抗腐蚀等级：2B
- ESD：根据ANSI/ESDA/JEDEC JS - 001（HBM）标准为2 kV
应用领域
- 家电与工具
- 显示器背光
- 工厂自动化
- 家庭与建筑自动化
- 投影与显示
- 静态信号指示
