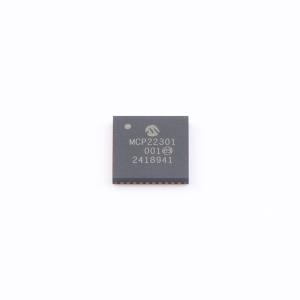

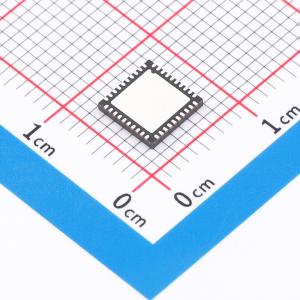

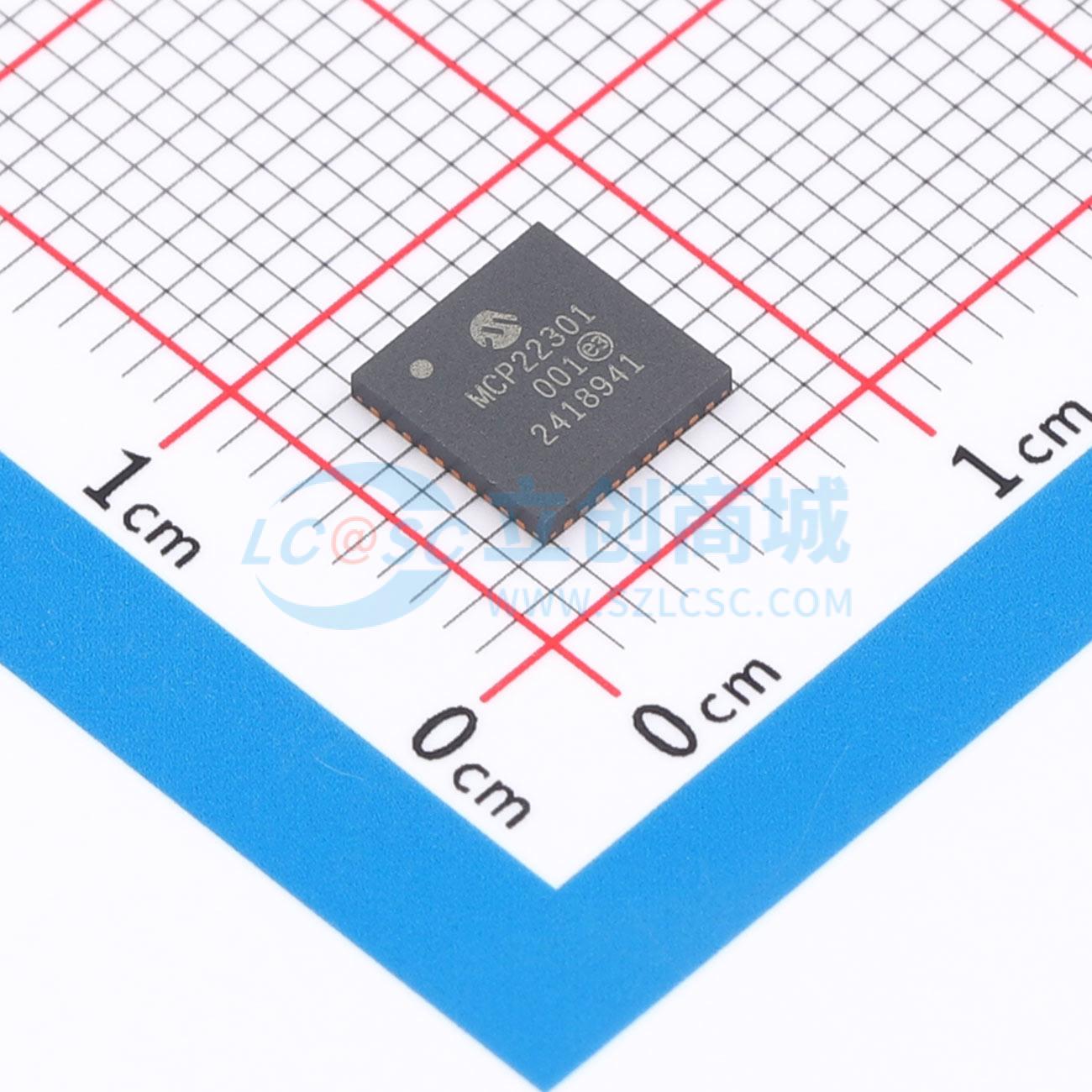

MCP22301T-1I/KYX

独立USB Type-C电源传输3.1控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP22301T-1I/KYX
商品编号: C26332464
商品封装: VQFN-40(6x6)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

参数完善中

商品概述

MCP22301是一款独立的小型USB Type-C™电力输送端口控制器，旨在遵循USB Type-C™电缆和连接器规范以及USB电力输送3.1规范。该控制器为广泛的电力输送应用提供独立运行能力，可实现USB Type-C插座的电缆插入方向和检测，并通过集成的USB电力输送3.1 MAC与对端USB Type-C设备进行基带通信。MCP22301是一款集成的电力输送解决方案，融合了SAMD20（32位ARM Cortex-M0+）微控制器和MCP22350电力输送MAC/PHY功能。其内置的32位ARM Cortex-M0+可执行USB电力输送协议栈。此外，通过SPI连接额外的外部Microchip MCP22350器件，可选支持第二个电力输送端口。MCP22301器件出厂时为空白状态，需要在运行前通过编译的特定应用代码进行编程。此外，MCP22301集成了USB Type-C电力输送应用所需的许多模拟分立元件，包括两个具有Rp/Rd切换功能的VCONN FET以及用于过压/过流检测的电流/电压感应电路。通过集成电力输送固件和USB Type-C电力输送应用所需的许多模拟分立元件，MCP22301为消费和工业应用提供了一个低成本、独立且快速上市解决方案。Microchip MCP22301系列包括以下器件：MCP22301-1（硬件不支持无电电池支持）和MCP22301-2（硬件支持无电电池支持）。MCP22301提供工业温度范围版本。

商品特性

适用于仅供电、仅受电、双角色电源和双角色数据应用的可编程USB Type-C™（1）电力输送解决方案
USB电力输送协议栈的配套器件
完全可定制的软件
无需软件修改即可支持标准电力输送功率配置文件（15/27/45/60/100W）
符合USB电力输送3.1规范的MAC
支持USB Type-C™连接器，具备连接检测和控制功能
集成模拟分立元件，减少物料清单和设计占用空间
通过MCP22350附加器件轻松支持一个额外的电力输送端口
支持工业温度范围

应用领域

销售点终端
充电柜
物联网产品和传感器
智能音箱和显示器
会议系统
电动工具
多端口充电坞站
