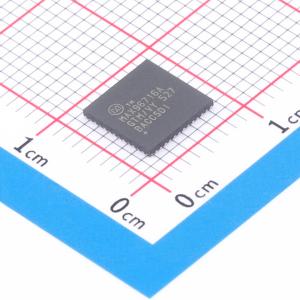

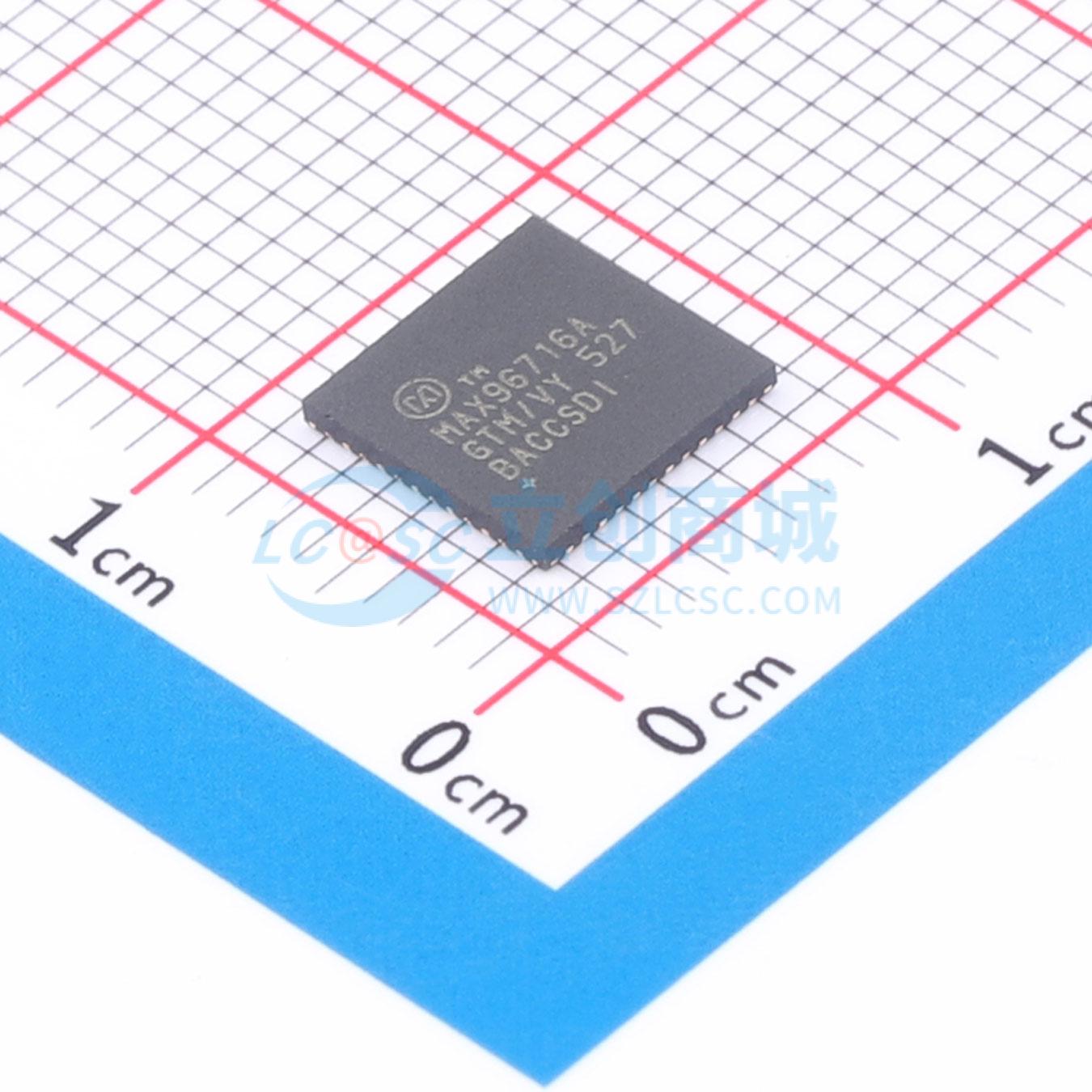

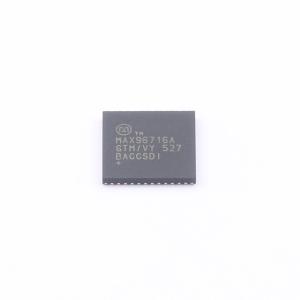

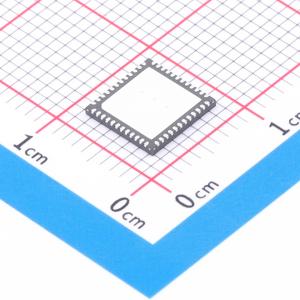

MAX96716AGTM/VY+T

双GMSL2到CSI - 2解串器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 将双GMSL2串行输入转换为MIPI CSI-2。它还可以发送和接收控制通道数据，实现前向视频和双向控制数据的传输。GMSL2链路在前向方向以3Gbps或6Gbps的固定速率运行，反向方向为187.5Mbps。GMSL输入独立运行，允许在每个输入上接收具有不同时序和分辨率的视频。来自两个输入的视频数据可以聚合在单个CSI-2端口上输出，也可以在第二个端口上复制以进行冗余处理。该设备和连接的串行器通过I²C或UART进行编程。工作温度范围为-40°C至 + 105°C，并且该设备符合AEC-Q100标准。数据可以通过符合GMSL2通道规范的低成本50Ω同轴电缆或100Ω STP电缆传输。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX96716AGTM/VY+T
商品编号: C26331585
商品封装: TQFN-48(7x7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX96716A 可将双路 GMSL2 串行输入转换为 MIPI CSI-2。它还能发送和接收控制通道数据，实现前向路径视频和双向控制数据的传输。GMSL2 链路在前向方向以固定的 6Gbps 或 3Gbps 速率运行，在反向方向以 187.5Mbps 速率运行。GMSL2 输入独立工作，允许在每个输入上接收具有不同时序和分辨率的视频。来自两个输入的视频数据可以聚合后通过单个 CSI-2 端口输出，也可以在第二个端口上复制以进行冗余处理。该器件及连接的串行器通过 I²C 或 UART 进行编程。其工作温度范围规定为 -40℃ 到 +105℃，并且该器件已通过 AEC-Q100 认证。数据可通过符合 GMSL2 信道规范的低成本 50Ω 同轴电缆或 100Ω 屏蔽双绞线电缆传输。

商品特性

通过单根同轴电缆或屏蔽双绞线电缆实现全双工能力
前向链路速率 3Gbps 或 6Gbps
反向链路速率 187.5Mbps
双路四通道 D-PHY 或双路两通道 C-PHY MIPI CSI-2 v1.3 输出端口
支持聚合和复制功能
支持 16 个虚拟通道
支持 RAW8/10/12/14/16/20、RGB565/666/888、YUV422 8/10 位、用户自定义和通用长包数据类型
先进的 MIPI D-PHY v1.2 发射器，每通道速率 80Mbps 至 2.5Gbps
先进的 MIPI C-PHY v1.0 发射器，每通道速率 182Mbps 至 4.56Gbps
反向参考通道支持串行器的无晶振操作
符合 ASIL-B 标准
通过隧道模式下的 CRC 实现端到端数据完整性
采用 R-S FEC 保护前向视频和控制通道数据
对边带通道数据提供 16 位 CRC 保护，并在检测到错误时重传
对视频行数据提供 32 位 CRC 保护
前向和反向通道 PRBS 用于串行链路的误码率测试
连续链路裕度监测与优化
连续自适应均衡
前向和反向通道眼图张开度监测，用于连续链路裕度诊断
用于器件配置和与外围设备通信的并发边带通道
支持 I²C/UART、直通 I²C/UART、SPI、GPIO 和寄存器可编程 GPIO
四个硬件可编程器件地址
48 引脚 7mm × 7mm TQFN 侧边可焊封装，引脚间距 0.5mm

应用领域

ADAS 相机系统
卫星 LiDAR
前视相机系统
环视系统
驾驶员监控系统
多同步相机系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	串行器/解串器
	类型	-
	数据速率	6Gbps
	时钟频率(fc)	-
	工作电压	950mV~1.05V；1.7V~3.6V；1.14V~1.26V；1.7V~1.9V
	工作温度	-40℃~+105℃

	属性	参数值
	通道数	-
	每通道并行位数	-
	输入	-
	输出	-
	控制接口	SPI；I2C
	功能特性	自适应接收均衡；链路状态监测
