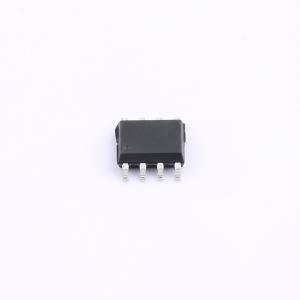

HX6610S

HX6610S一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。只需较少的外部元件数目使得HX6610S便携式应用的理想选择。HX6610S可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电流可通过一个电阻器进行外部设置。当电池达到4.22V（典型值）之后，充电电流降至设定值1/10，HX6610S将自动终止充电。

当输入电压（交流适配器或USB电源）被拿掉时，HX6610S自动进入一个低电流状态，电池漏电流在3μA以下。HX6610S的其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

• 预设4.22V±1%充电电压；
• 充电电压外部可调，最高可接近输入电压；
• 涓流/恒流/恒压三段式充电，充电电流外部可调，最大充电电流可达1A；
• 最大输入电压：7V；
• 支持对0V电池充电；
• 待机电流小于1μA；
• 短路保护功能；
• OVP保护功能，输入高于6.2V，停止充电；
• BAT-VDD电压防倒灌功能；
• 电池正负极反接保护，避免电池极性接反烧毁芯片；
• 智能温控技术，充电电流会随温度升高而降低，在不会出现过热保护的前提下输出最大充电电流；
• 软启动限制了浪涌电流；
• 可直接从USB端口给单节锂离子电池充电；
• 自动再充电；
• 支持1灯模式和两灯模式；
• 高度集成，极少的外围元器件；
• ESOP-8(HX6610S)和DIP-8(HX6610D)两种封装
