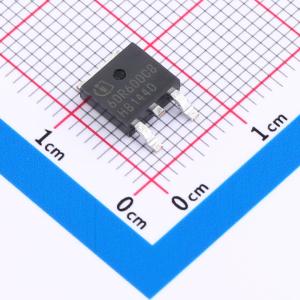

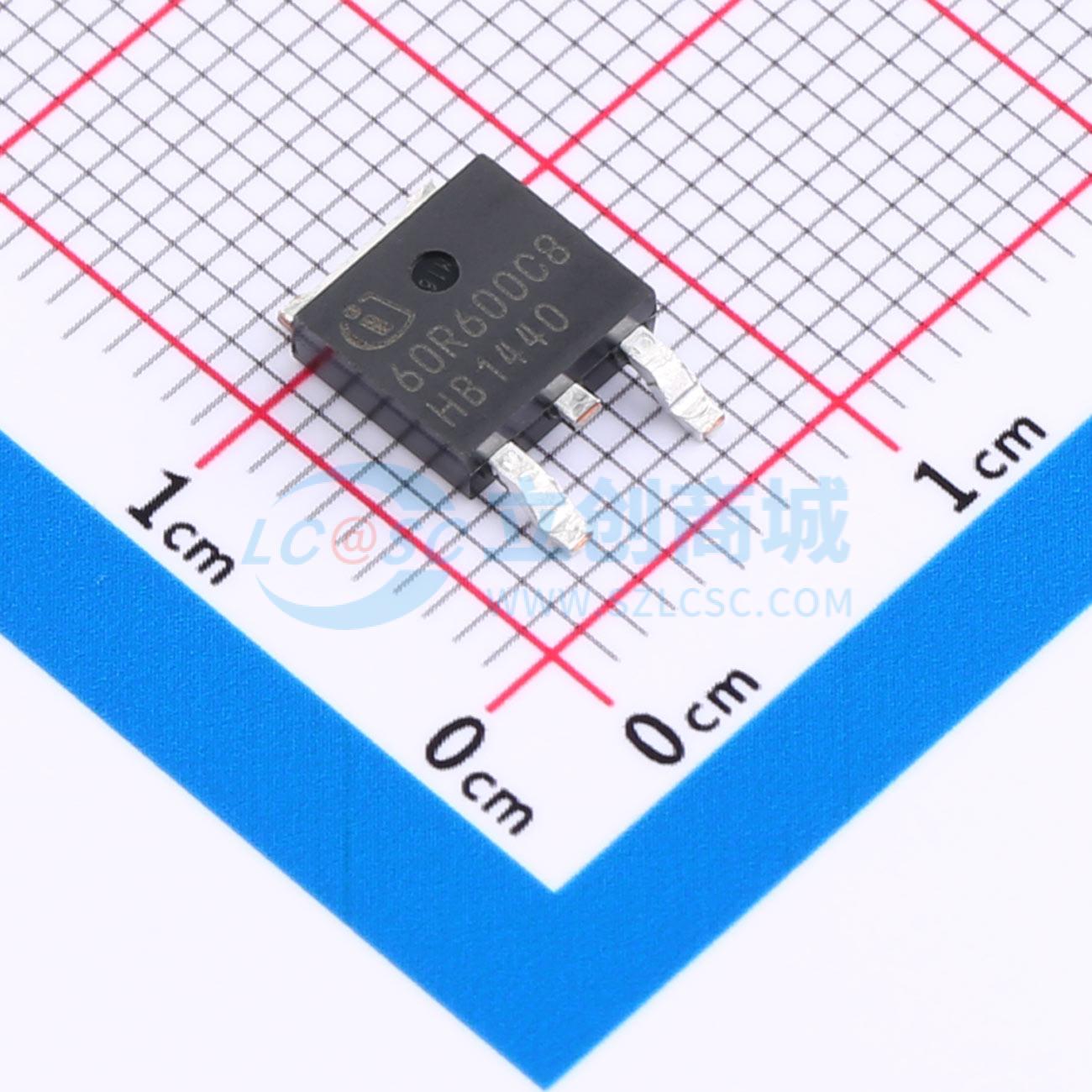

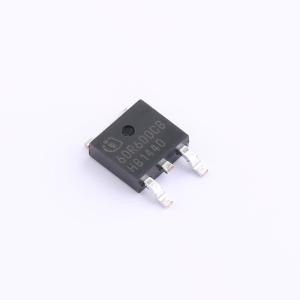

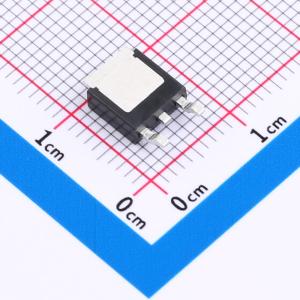

IPD60R600CM8XTMA1
600V CoolMOs CM8功率晶体管
- 描述
- 8 代 CoolMOS 平台是高压功率 MOSFET 的革命性技术，根据超结（SJ）原理设计。600V CoolMOS CM8 系列是 CoolMOS 7 的继任者，它结合了快速开关 SJ MOSFET 的优点和出色的易用性，如低振铃趋势，为所有产品实施了快速体二极管（CFD），对硬换向具有出色的鲁棒性和出色的 ESD 能力。此外，CM8 极低的开关和传导损耗使开关应用更加高效。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPD60R600CM8XTMA1
- 商品编号
- C26319078
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 600mΩ@10V | |
| 耗散功率(Pd) | 64W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.7V | |
| 栅极电荷量(Qg) | 9nC@10V | |
| 输入电容(Ciss) | 230pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 5pF |
商品概述
CoolMOS™ 第八代平台是一项用于高压功率MOSFET的革命性技术，它依据超结（SJ）原理设计。600V CoolMOS™ CM8系列是CoolMOS™ 7的换代产品。它结合了快速开关超结MOSFET的优势与出色的易用性，例如低振铃倾向，所有产品均采用快速体二极管（CFD），对硬换向具有出色的鲁棒性和优秀的静电放电（ESD）能力。此外，CM8极低的开关损耗和传导损耗使开关应用更加高效。
商品特性
- 由于具有出色的换相鲁棒性,适用于硬开关和软开关拓扑
- 显著降低开关和传导损耗
- 超低的 RDS(on)^*A 实现了每封装产品的同类最佳 RDS(on)
应用领域
- 电源和转换器
- 功率因数校正(PFC)级和 LLC 谐振转换器
- 高效开关应用
- 服务器
- 电信
- 电动汽车充电
- 不间断电源(UPS)
