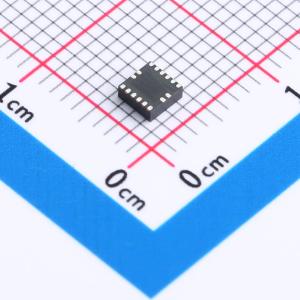

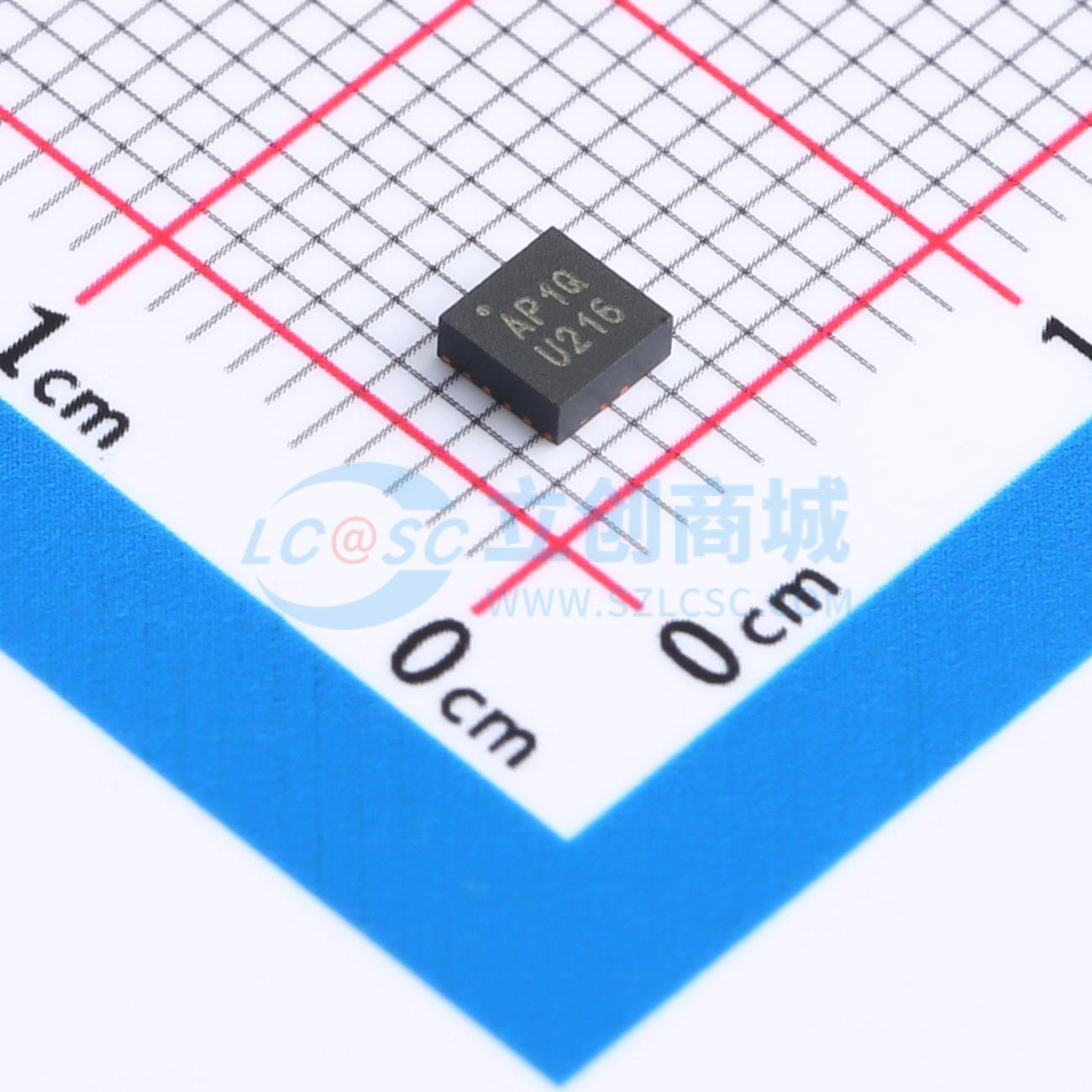

温馨提醒：图片仅供参考，商品以实物为准

EP53F8QI

1500mA功率系统级芯片降压式DC-DC开关转换器，集成电感

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供高效率，采用先进的3mm x 3mm x 1.1mm 16引脚QFN封装，集成了电感、MOSFET开关、小信号电路和补偿。可提供高达1500mA的连续输出电流，总解决方案占用面积小至40mm²。输出电压可通过外部电阻分压器编程，提供广泛的灵活性。电感的集成降低了传导和辐射噪声，与敏感的RF和高速数据应用具有出色的兼容性。
品牌名称: Intel/Altera
商品型号: EP53F8QI
商品编号: C2691652
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.0655克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.4V~5.5V
	输出电压精度	±2%
	输出电压(Vout)	600mV~4.96V
	输出电流(最大值)	1.5A
	转换效率	94%

商品概述

EP53F8QI在极小的占位面积下实现了高效率。该器件采用先进的3mm x 3mm x 1.1mm 16引脚QFN封装，集成了电感、MOSFET开关、小信号电路和补偿电路，可提供高达1500mA的连续输出电流。整体解决方案的占位面积可小至40mm²。输出电压通过外部电阻分压器进行编程，在保持极小占位面积的同时提供了广泛的灵活性。电感的集成降低了传导和辐射噪声，与敏感的RF和高速数据应用具有出色的兼容性。

商品特性

集成电感技术
整体解决方案占位面积小至40mm²
3mm x 3mm x 1.1mm QFN封装
解决方案功率密度高达140mW/mm²
1500mA连续输出电流
高效率，可达94%
低纹波电压；典型值为8mVₚ₋ₚ
具有5mA灌电流能力的电源正常信号
4MHz固定开关频率
低压差工作：100%占空比
欠压锁定、过流、短路和热保护
符合RoHS标准；MSL 3 260℃回流焊

应用领域

无线广域网数据卡
替换低效的LDO
对噪声敏感的应用
计算、计算机外设、存储、网络和仪器仪表
USB、DSL、机顶盒、DVR、DTV和工业个人计算机

数据手册PDF

放大查看下载PDF

	属性	参数值
	开关频率	4MHz
	纹波噪声	8mVp-p
	特性	欠压保护；短路保护；过流保护；过热保护
	长度	3mm
	宽度	3mm
	高度	1.1mm
	工作温度	-40℃~+125℃
