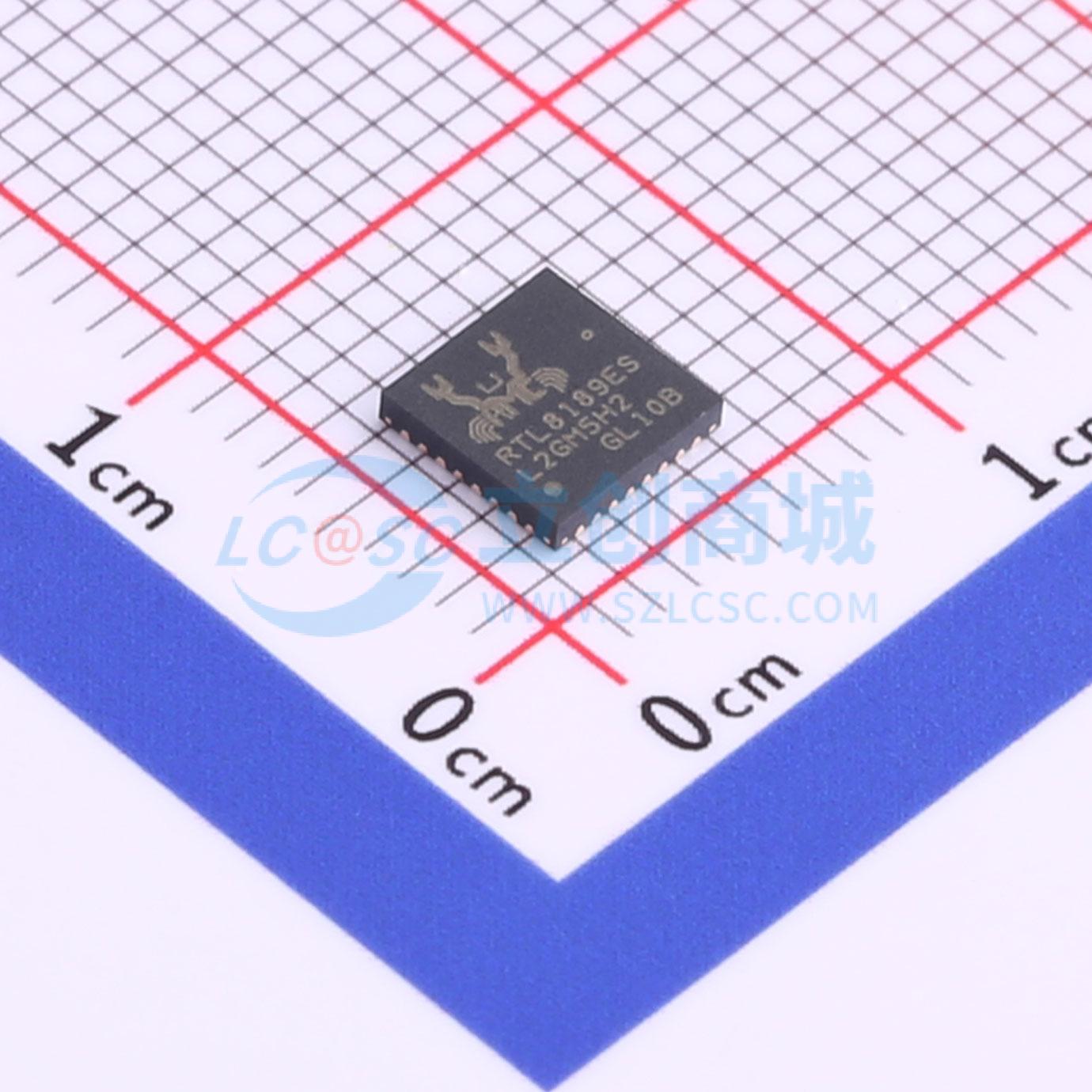

RTL8189ES-VB-CG
带SDIO接口的单芯片IEEE 802.11b/g/n 1T1R无线局域网模块
- 描述
- 是一款高度集成的单芯片802.11n无线局域网（WLAN）网络SDIO接口（符合SDIO 1.1/2.0/3.0）控制器。它将WLAN MAC、支持1T1R的WLAN基带和WLAN RF集成在单芯片中，为高吞吐量性能的集成无线局域网设备提供完整解决方案。WLAN基带实现了具有1个发射和1个接收路径的正交频分复用（OFDM），并与IEEE 802.11n规范兼容。功能包括单空间流传输、400ns短保护间隔（GI）、空间扩展以及在20MHz和40MHz带宽上的传输。为实现旧设备兼容性，包含直接序列扩频（DSSS）、互补码键控（CCK）和OFDM基带处理，以支持所有IEEE 802.11b和802.11g数据速率。提供差分相移键控调制方案（DBPSK和DQPSK），具备数据加扰能力，CCK支持旧数据速率，可使用长或短前导码
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTL8189ES-VB-CG
- 商品编号
- C2691978
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | GSPI | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 应用领域 | WiFi | |
| 数据速率 | 150Mbps | |
| 典型应用频率 | 2.45GHz | |
| 工作温度 | 0℃~+70℃ |
商品概述
瑞昱RTL8189ES-VB-CG是一款高度集成的单芯片802.11n无线局域网（WLAN）SDIO接口（符合SDIO 1.1/2.0/3.0标准）控制器。它将WLAN MAC、支持1T1R的WLAN基带和WLAN射频集成于单芯片中。RTL8189ES-VB为高吞吐量性能的集成无线局域网设备提供了完整的解决方案。 RTL8189ES-VB的WLAN基带采用1发1收路径实现正交频分复用（OFDM），并与IEEE 802.11n规范兼容。其特性包括单空间流传输、400ns短保护间隔（GI）、空间扩展以及在20MHz和40MHz带宽上传输。 为实现旧标准兼容性，该芯片包含直接序列扩频（DSSS）、补码键控（CCK）和OFDM基带处理，以支持所有IEEE 802.11b和802.11g数据速率。具备差分相移键控调制方案，如DBPSK和DQPSK，并具有数据加扰能力，CCK支持旧数据速率，可使用长或短前导码。高速FFT/IFFT路径，结合单个子载波的BPSK、QPSK、16QAM和64QAM调制，以及编码率为1/2、2/3、3/4和5/6的速率兼容删余卷积编码，分别为IEEE 802.11g和802.11n OFDM提供54Mbps和150Mbps的更高数据速率。 RTL8189ES-VB WLAN控制器内置增强型信号检测器、自适应频域均衡器和软判决维特比解码器，以减轻多流接收中的严重多径效应和相互干扰。提供强大的干扰检测和抑制功能，可抵御蓝牙、无绳电话和微波炉干扰。 为射频前端提供高效的IQ不平衡、直流偏移、相位噪声、频率偏移和定时偏移补偿。提供可选的数字发射和接收FIR滤波器，分别满足发射频谱模板要求和抑制邻道干扰。 RTL8189ES-VB WLAN控制器支持快速接收器自动增益控制（AGC），天线间具备同步和异步控制环路、天线分集功能以及自适应发射功率控制功能，以在收发器的模拟部分获得更好性能。 RTL8189ES-VB WLAN MAC支持用于多媒体应用的802.11e、用于安全的802.11i和用于增强MAC协议效率的802.11n。
