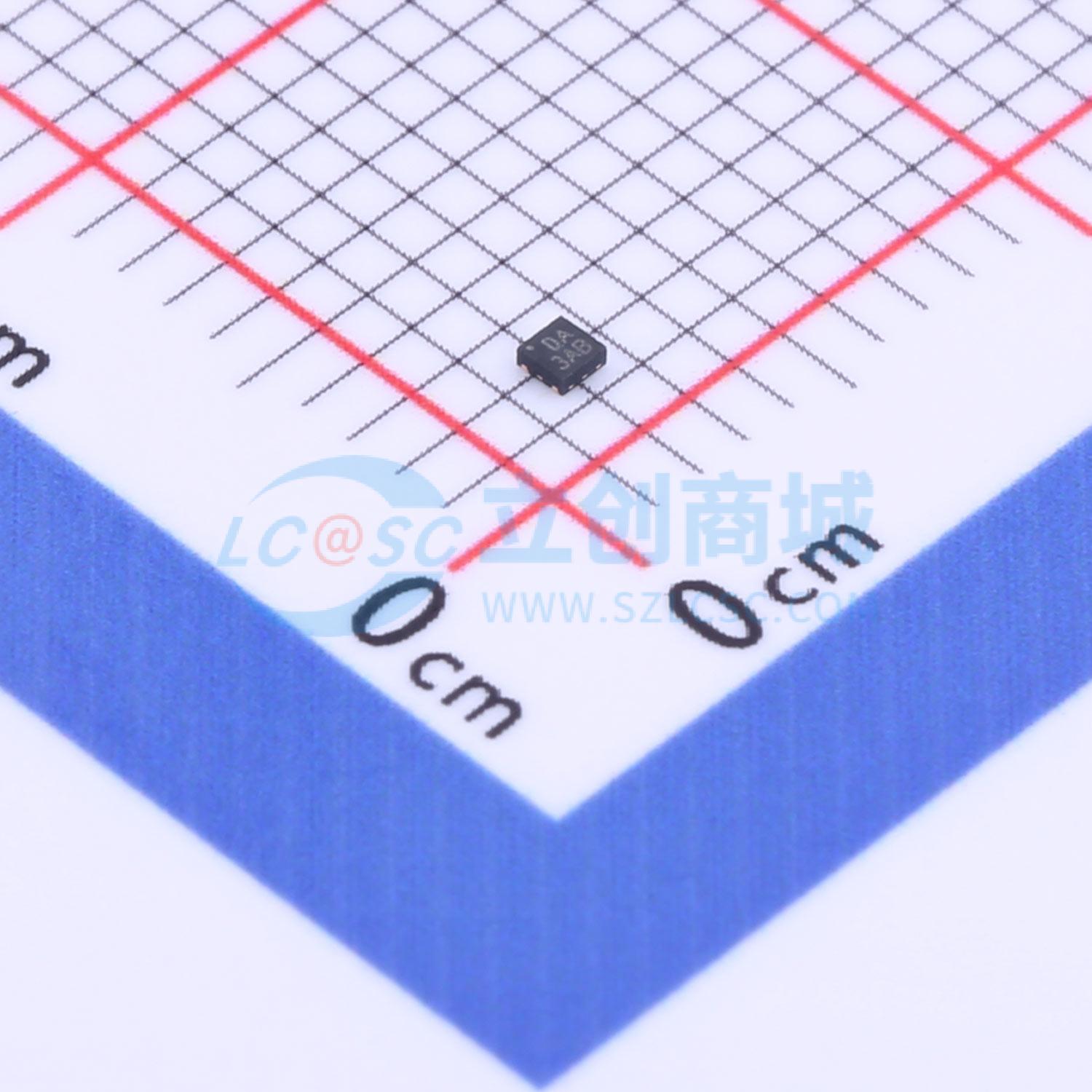

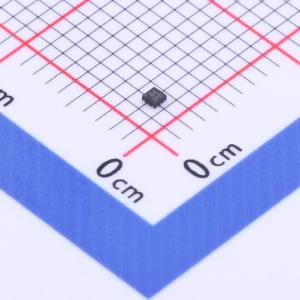

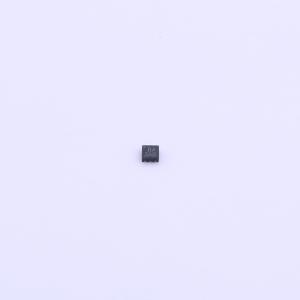

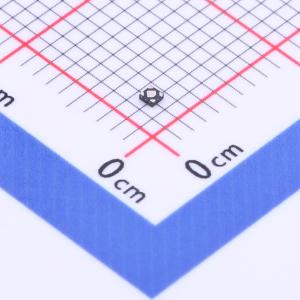

温馨提醒：图片仅供参考，商品以实物为准
CM1123-DAC
CM1123-DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1123-DAC
- 商品编号
- C2691984
- 商品封装
- XDFN-4-EP(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 3.6V~8V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.475V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.85V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
CM1123-DAC 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能
- 过充电保护电压 4.475 V 精度 ±20mV
- 过充电解除电压 4.275 V 精度 ±50mV
- 过放电保护电压 2.850 V 精度 ±50mV
- 过放电解除电压 3.050 V 精度 ±100mV
- 放电过流检测 0.200 A 精度 ±50mA
- 短路电流检测 0.400 A 精度 ±100mA
- 充电过流检测 0.200 A 精度 ±50mA
- 过充电保护延时 1.0s 精度 ±30%
- 过放电保护延时 128ms 精度 ±30%
- 放电过流保护延时 10ms 精度 ±30%
- 充电过流保护延时 10ms 精度 ±30%
- 0.65μA (典型值) (Ta = +25°C)
- 10 nA (最大值) (Ta = +25°C)
- 65mΩ
应用领域
- 智能穿戴设备
- TWS
