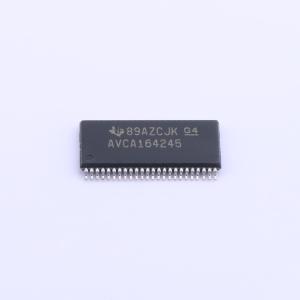

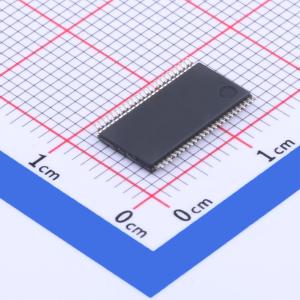

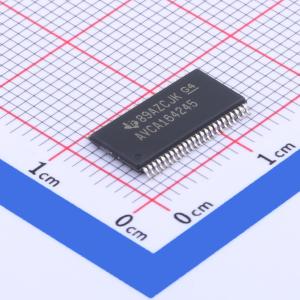

SN74AVCA164245GR
16位双电源总线收发器，具有可配置电压转换和三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AVCA164245 具有可配置电压转换和三态输出的 16 位双电源总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AVCA164245GR
- 商品编号
- C2691399
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.4V~3.6V | |
| 工作电压(VCCB) | 1.4V~3.6V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
这是一款16位（双八进制）同相总线收发器，采用两个独立可配置的电源轨。A端口设计为跟踪VCCA，VCCA支持1.4 V至3.6 V范围内的任意电源电压；B端口设计为跟踪VCCB，VCCB支持1.4 V至3.6 V范围内的任意电源电压。可实现在任意1.5-V、1.8-V、2.5-V和3.3-V电压节点之间的通用低压双向转换。SN74AVCA164245设计用于数据总线之间的异步通信，根据方向控制（DIR）输入的逻辑电平，器件可将数据从A总线传输到B总线，或从B总线传输到A总线。可使用输出使能（OE）输入禁用输出，从而实现总线的有效隔离。SN74AVCA164245的控制引脚（1DIR、2DIR、1OE和2OE）由VCCA供电。为确保上电或掉电期间保持高阻态，OE应通过上拉电阻连接到VCCA，电阻的最小值由驱动器的灌流能力决定。该器件采用Ioff电路，完全符合部分掉电应用规范，Ioff电路会禁用输出，防止器件掉电时产生破坏性回流电流。若任意VCC输入接地，则两个端口均处于高阻态。
商品特性
- 属于Texas Instruments Widebus™家族
- DOC™电路动态改变输出阻抗，可在不降低速度的前提下降低噪声
- 动态驱动能力相当于标准输出，在2.5 V VCC下IOH和IOL为±24 mA
- 控制输入VIH/VIL电平参考VCCA电压
- 若任意VCC输入接地，两个端口均处于高阻态
- 过压容限输入/输出支持混合电压模式数据通信
- Ioff支持部分掉电模式工作
- 全可配置双轨设计，允许每个端口在完整的1.4 V至3.6 V电源电压范围内工作
- 闩锁性能超过JESD 78 II类标准要求的100 mA
- ESD防护超过JESD 22标准
- 2000-V 人体模型 (A114-A)
- 200-V 机器模型 (A115-A)
- 1000-V 带电器件模型 (C101)
