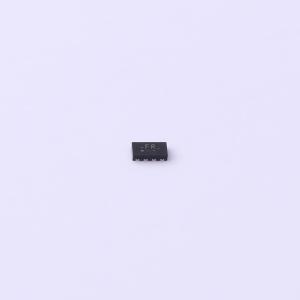

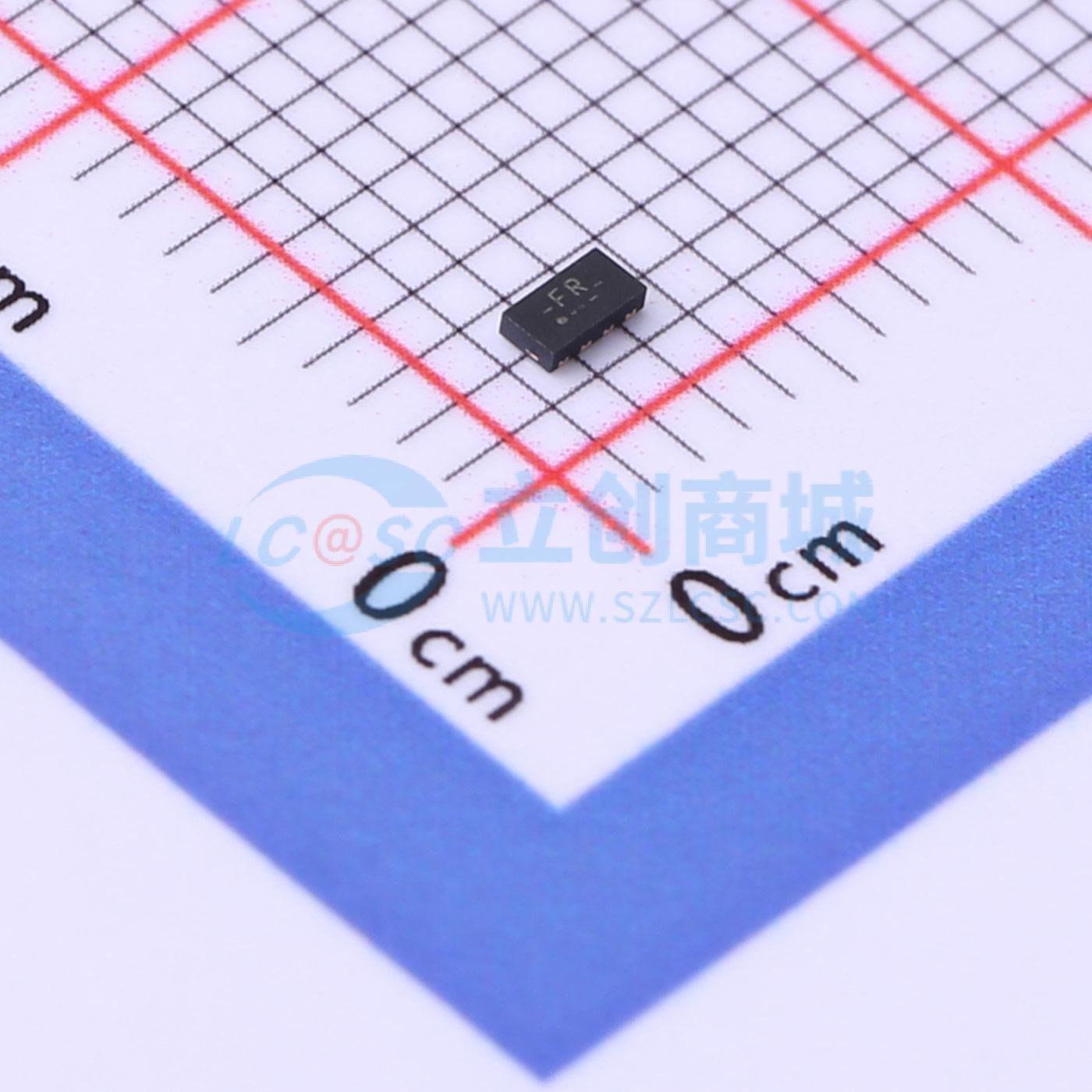

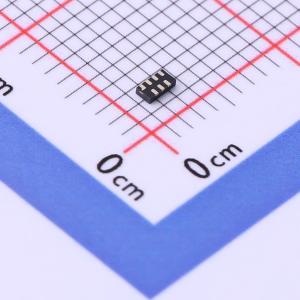

PUSB3FR6Z

ESD 3.3V截止峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件旨在保护高速接口，如 SuperSpeed 和 Hi-Speed USB 组合、SD 存储卡 3.0 和雷电接口免受静电放电 (ESD) 影响。该器件包含六个用于超高速信号线的高级 ESD 保护二极管结构。该器件采用无引脚超小型 DFN2111 - 7 (SOT1358 - 1) 表面贴装器件 (SMD) 塑料封装。所有信号线均由特殊的二极管结构保护，仅提供 0.35 pF 的超低线路电容。这些二极管采用回滞结构，以便为下游组件提供高达 ±15 kV 接触的 ESD 电压保护，超过 IEC 61000 - 4 - 2 4 级标准。
品牌名称: Nexperia(安世)
商品型号: PUSB3FR6Z
商品编号: C295447
商品封装: XSON-7(1.2x2.2)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

该器件旨在保护高速接口，如 SuperSpeed 和 Hi-Speed USB 组合、SD 存储卡 3.0 和雷电接口免受静电放电 (ESD) 影响。该器件包含六个用于超高速信号线的高级 ESD 保护二极管结构。该器件采用无引脚超小型 DFN2111 - 7 (SOT1358 - 1) 表面贴装器件 (SMD) 塑料封装。所有信号线均由特殊的二极管结构保护，仅提供 0.35 pF 的超低线路电容。这些二极管采用回滞结构，以便为下游组件提供高达 ±15 kV 接触的 ESD 电压保护，超过 IEC 61000 - 4 - 2 4 级标准。

商品特性

为 USB 2.0 和 USB 3.2 组合、SD 存储卡和雷电接口提供系统级 ESD 保护
支持 10 Gbps 的 SuperSpeed USB 3.2
所有信号线均集成了轨到轨钳位二极管，可为下游提供超过 IEC 61000 - 4 - 2 4 级标准的 ±15 kV ESD 保护
匹配 0.5 mm 走线间距
每个通道的线路电容仅为 0.35 pF
设计友好的“直通式”信号路由

应用领域

便携式和可穿戴设备
智能手机和平板电脑
电视和显示器
DVD 录像机和播放器
笔记本电脑、主板显卡和端口
机顶盒和游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	3.3V
	钳位电压	3V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	六路
	工作温度	-40℃~+85℃@(Ta)
	防护等级	-
	类型	ESD
	Cj-结电容	0.35pF
