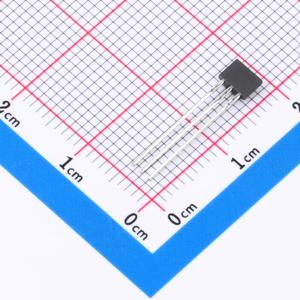

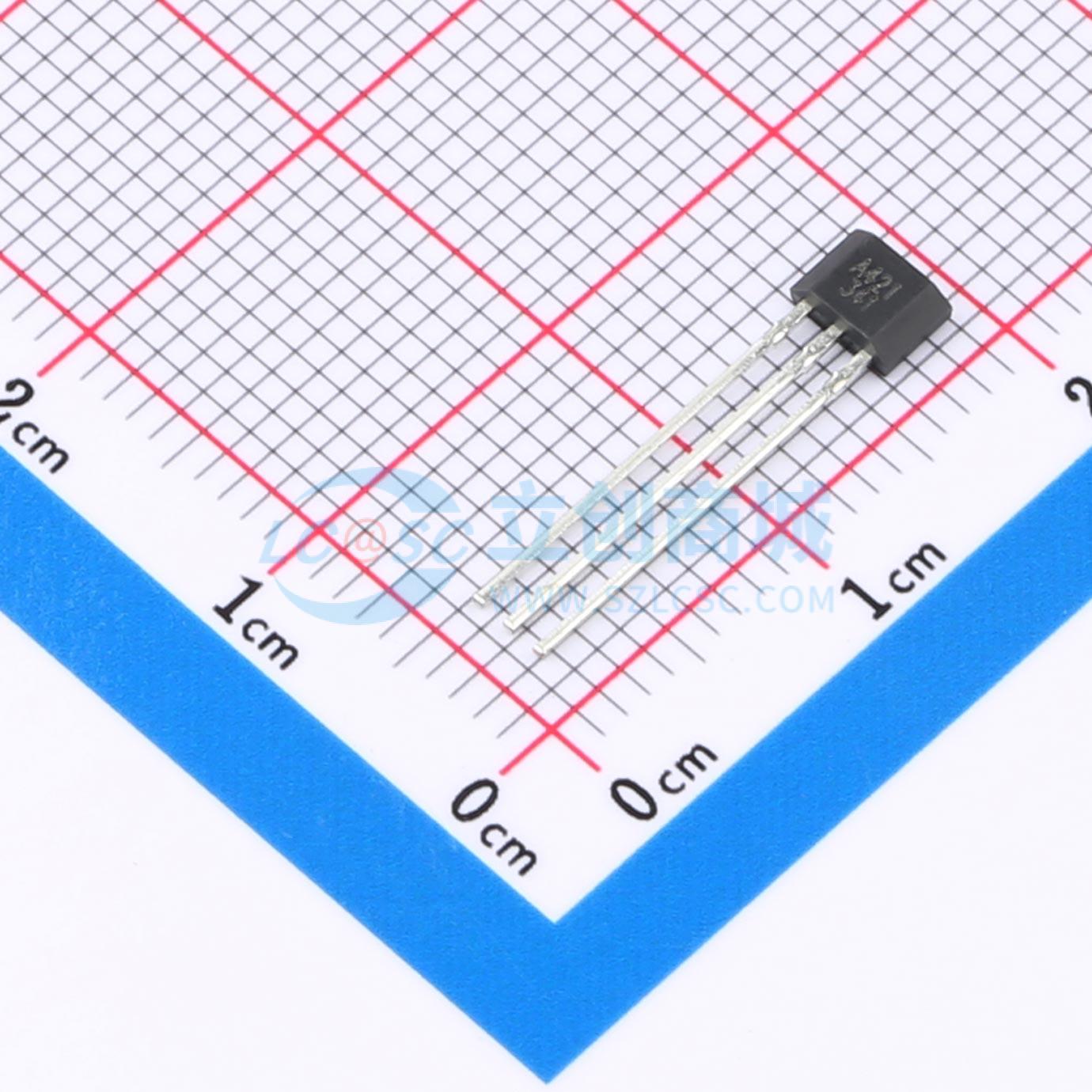

AH421
霍尔开关传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AH421是一款耐高压高灵敏度单极霍尔开关芯片，采用双极半导体(Bipolar)工艺设计，该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号。提供T092S直插封装，贴片S0T23-3L封装，且封装都符合RoHS标准。
- 品牌名称
- Alfa(中科阿尔法)
- 商品型号
- AH421
- 商品编号
- C2690105
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.112245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 3.5V~40V | |
| 工作点(Gs) | 6mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 4mT | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 6mA | |
| 输出类型 | 开路集电极 |
商品概述
AH421是一款耐高压高灵敏度单极霍尔开关芯片，采用双极半导体(Bipolar)工艺设计，该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号。提供T092S直插封装，贴片S0T23 - 3L封装，且封装都符合RoHS标准。
商品特性
- 微型结构
- 集电极开路输出
- ESD性能可达：±4kV
- 高灵敏度：60/40Gs（典型值）
- 宽电压范围：3.5V～40V
- 工作温度范围：-40℃～125℃
应用领域
- 无刷电机换向
- 流量传感器
- 位置传感器
- 速度传感器
- 距离传感器
