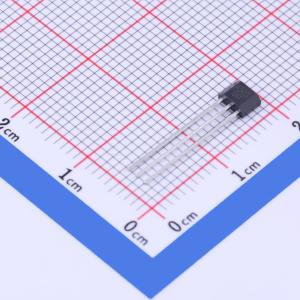

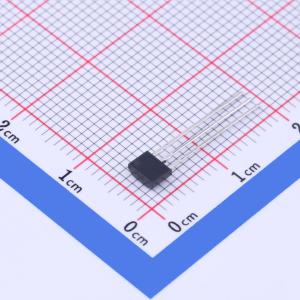

AH503
霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AH503是一款基于BCDMOS技术设计的高灵敏度单极霍尔开关芯片。芯片包括温度补偿、比较器和输出驱动器。此外，机械应力对芯片的磁性参数影响很小。该系列芯片传感器适用于工业环境和汽车应用，环境温度范围为 -40°C~150°C ，电源电压范围为 2.7V~30V 。产品已通过AEC-Q100认证。
- 品牌名称
- Alfa(中科阿尔法)
- 商品型号
- AH503
- 商品编号
- C2690110
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 2.7V~30V | |
| 输出电流 | 25mA | |
| 工作电流 | 2.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 5.5mT | |
| 释放点(Gs) | 3.5mT | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 反向电压保护 |
商品概述
AH503是一款基于BCDMOS技术设计的高灵敏度单极霍尔开关芯片。芯片包括温度补偿、比较器和输出驱动器。此外，机械应力对芯片的磁性参数影响很小。该系列芯片传感器适用于工业环境和汽车应用，环境温度范围为 -40°C ~ 150°C，电源电压范围为 2.7V ~ 30V。AH503有三种封装形式：T092S、SOT23(Thin Outline)、SOT23 - 3L，且封装符合RoHS标准，产品已通过AEC - Q100认证。
商品特性
- AEC - Q100 Grade 0汽车级认证
- 工作电压：2.7V ~ 30V
- ESD：±12kV
- 有较强的机械应力抑制能力
- 温度范围：-40°C ~ 150°C
- 温度升高引起的磁通密度的降低由内置负温度系数来补偿
- 电源引脚具有电压保护
- 适用于汽车和工业
- 过压保护高达40V
应用领域
- 速度和RPM传感器
- 转速表传感器
- 流量传感器
- 直流电动机、电机和风扇控制
- 机器人控制
- 近距离传感器
- 位置传感器
- 安全扣带、引擎盖、后备箱门锁
- 天窗/活顶/后挡板/提升门启动
- 刹车/离合器踏板
- 电动助力转向系统（EPS）
- 变速器换挡
- 刮水器电机
