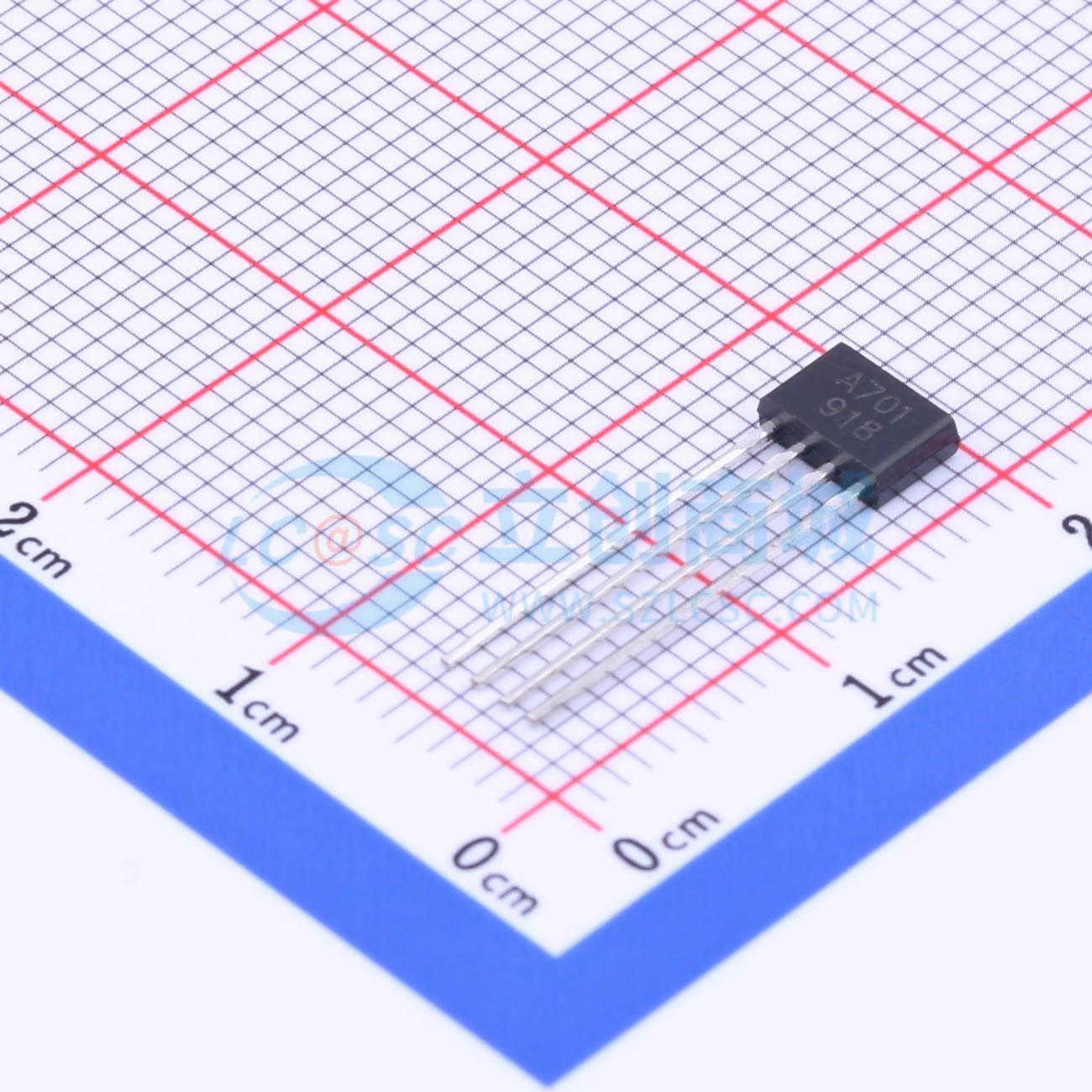

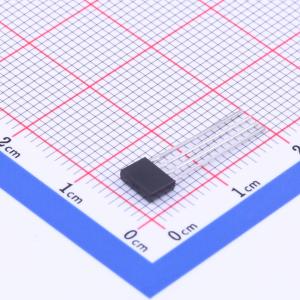

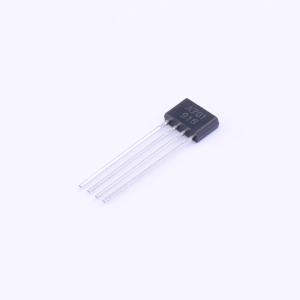

温馨提醒：图片仅供参考，商品以实物为准
AH701
霍尔效应传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 锁存开关 AH701是一款内置2个霍尔效应元件的速度方向传感器系列。每个元件提供一个独立的数字信号输出用于速度和方向的信号处理。 该芯片内部包括两个相距1.63mm的霍尔传感元件，包括霍尔电压发生器、电源电压为3.8~30V的电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统霍尔传感器、施密特触发器和开漏输出。
- 品牌名称
- Alfa(中科阿尔法)
- 商品型号
- AH701
- 商品编号
- C2690112
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3.8V~30V | |
| 工作点(Gs) | 7.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 7.5mT | |
| 磁延迟 | 15mT | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 开漏 |
商品概述
AH701是一款内置2个霍尔效应元件的速度方向传感器系列。每个元件提供一个独立的数字信号输出用于速度和方向的信号处理。 该芯片内部包括两个相距1.63mm的霍尔传感元件，包括霍尔电压发生器、电源电压为3.8~30V的电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统霍尔传感器、施密特触发器和开漏输出。处理速度和方向信号很方便。 AH701分为T094和SOP8两种封装形式，且符合RoHS标准。
商品特性
- 霍尔元件间距1.63mm
- 磁性类型：双极开关
- 工作电压：3.8V～30V
- 反向电压保护
- ESD性能可达±6kV
- 工作温度范围：-40°C～150°C
- 灵敏度：BOP = 75Gs，BRP = -75Gs
- 防静电等级高2011/65/EU
应用领域
- 速度检测
- 方向检测
- 磁性编码器
