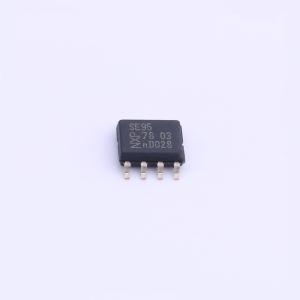

SE95D,118

SE95是一款温度-数字转换器，采用片上带隙温度传感器和Sigma Delta模数转换技术，同时也是一款热检测器，可提供过温检测输出。SE95包含多个可由控制器通过2线串行I²C总线接口访问的数据寄存器，分别为用于存储器件设置的配置寄存器、用于存储数字温度读数的温度寄存器、用于存储可编程过温关断和滞回限值的设定点寄存器、用于存储厂商编号的识别寄存器。器件包含一个开漏输出OS引脚，当温度超过编程设定的限值时该引脚激活；带有三个可选择的逻辑地址引脚A2到A0，可允许8个器件连接到同一总线而不会发生地址冲突。SE95可针对不同工作条件配置，可设置为正常模式周期性监测环境温度，也可设置为关断模式以最大限度降低功耗。OS输出可选择两种工作模式：OS比较器模式和OS中断模式，其激活状态可选择高电平或低电平；用于定义激活OS输出所需连续故障数量的故障队列以及设定点限值均可编程。温度寄存器始终存储13位二进制补码数据，温度分辨率为0.03125℃，该高分辨率特别适用于精确测量热漂移或热失控的场景；为兼容LM75A，仅读取最高11位数据，对应分辨率为0.125℃，可提供规定精度；为兼容LM75，仅读取最高9位数据。器件上电时默认为正常工作模式，OS默认为比较器模式，默认温度阈值为80℃，默认滞回为75℃，可使用预定义温度设定点作为独立恒温器使用；转换速率可编程，默认值为每秒10次转换。SE95采用片上带隙传感器测量温度，测量得到的13位模数转换后的二进制补码数字数据存储在温度寄存器中，温度寄存器可随时通过I²C总路由控制器读取，读取温度数据不会影响正在进行的转换操作。正常工作模式下默认每100毫秒执行一次温度数字转换，每次转换结束后更新温度寄存器；关断模式下器件处于空闲状态，转换停止，温度寄存器保留最新结果，I²C总线接口仍保持激活，可执行寄存器读写操作，器件工作模式通过编程配置寄存器的SHUTDOWN位控制，器件上电或从关断模式返回正常模式时会启动温度转换。正常模式下每次转换结束后，会自动将温度寄存器的数据与存储在Tos寄存器的过温关断阈值数据、Thyst寄存器的滞回数据进行比较，以此设定OS输出的状态；Tos寄存器和Thyst寄存器均可读写，均采用9位二进制补码数据，比较时温度寄存器仅使用13位数据中的最高9位匹配该9位操作。器件温度转换速率可编程，可从0.125次/秒、1.0次/秒、10次/秒、30次/秒四个值中选择，默认转换速率为10次/秒，转换速率越高，平均电源电流和器件功耗越高。

• 可引脚对引脚替换工业标准LM75/LM75A
• 电源电压范围2.8V~5.5V
• 采用小型8引脚封装，封装类型包括SO8和TSSOP8（MSOP8）
• 支持最高400kHz的I²C总线接口，同一总线最多可连接8个器件
• 工作温度范围-55℃~+125℃
• 集成13位ADC，提供0.03125℃的温度分辨率
• 在-25℃~+100℃范围内温度精度为±1℃
• 温度阈值和滞回设定点可编程
• 关断模式下电源电流为7.0μA，可节约能耗
• 上电后可独立作为恒温器工作
• ESD保护符合JESD22-A114标准，人体模型（HBM）超过1000V，符合JESD22-A115标准，机器模型（MM）超过150V
• 闩锁测试符合JEDEC标准JESD78，电流超过100mA

• 系统热管理
• 个人电脑
• 电子设备
• 工业控制器
