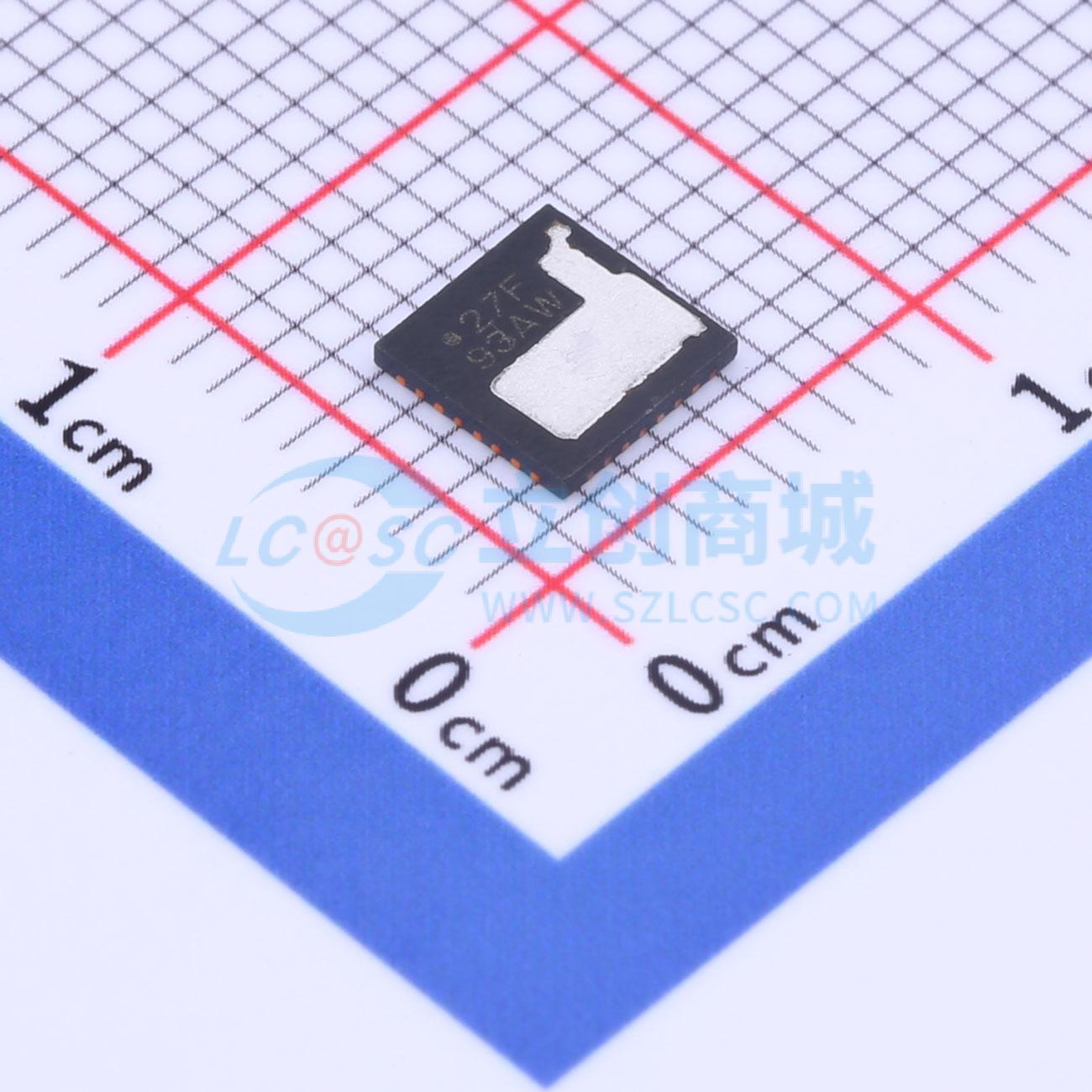

温馨提醒：图片仅供参考，商品以实物为准
ISL99227FRZ-T
ISL99227FRZ-T
- 描述
- 智能功率级 (SPS) 与Intersil的ISL68xxx/69xxx数字多相 (DMP) 控制器和相倍增器 (ISL6617A) 兼容。集成了高精度电流和温度监测器，可反馈到控制器和倍增器以完成多相DC/DC系统。通过消除DCP传感网络和相关热补偿，简化了设计并提高了性能。通过专用LFET控制引脚支持轻载效率
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL99227FRZ-T
- 商品编号
- C2688895
- 商品封装
- PQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
参数完善中
商品概述
ISL99227 和 ISL99227B 是智能功率级 (SPS)，分别与英特矽尔（Intersil）的 ISL68xxx/69xxx 数字多相 (DMP) 控制器和相倍增器 (ISL6617A) 兼容。ISL99227 和 ISL99227B 集成了高精度电流和温度监测器，可将数据反馈给控制器和相倍增器，以构成一个多相 DC/DC 系统。它们通过省去 DCR 感测网络及相关的热补偿，简化了设计并提高了性能。通过专用的 LFET 控制引脚可实现轻载效率。业界领先的热增强型 5x5 PQFN 封装可最大程度减少 PCB 整体占用面积。 ISL99227 和 ISL99227B 具有兼容 3.3V、5.0V 的三态 PWM 输入，与英特矽尔的多相 PWM 控制器协同工作，可在异常工作条件下提供可靠的解决方案。ISL99227 和 ISL99227B 还通过集成欠压锁定 (UVLO)、过温及过流故障保护功能，提高了系统性能和可靠性。漏极开路故障报告引脚简化了 SPS 与英特矽尔控制器之间的握手过程，可在启动和故障条件下禁用控制器。
商品特性
- 输入范围：+4.5V 至 +18V
- 支持 60A 直流电流
- ISL99227 具有兼容 3.3V 的三态 PWM 输入
- ISL99227B 具有兼容 5.0V 的三态 PWM 输入
- 负斜率电流感测
- 带 REFIN 输入、精度为 ±3% 的电流监测器 (IMON)
- 带过热标志、灵敏度为 8mV/Ω℃ 的温度监测器
- 专用的低端 FET 控制输入
- 全面的故障保护，确保系统高可靠性 - 高端 FET 短路和过流保护 - 过温保护 - Vcc 和 VIN 欠压锁定 (UVLO)
- 漏极开路故障报告输出
- 最高 2MHz 开关频率
- 无铅 (符合 RoHS 标准)、32 引脚 5x5 PQFN 封装
应用领域
- 高频高效 VRM 和 VRD
- 微处理器的核心、图形和内存稳压器
- 服务器、网络和云计算用高密度 VR
- 负载点 (POL) DC/DC 转换器和视频游戏机
