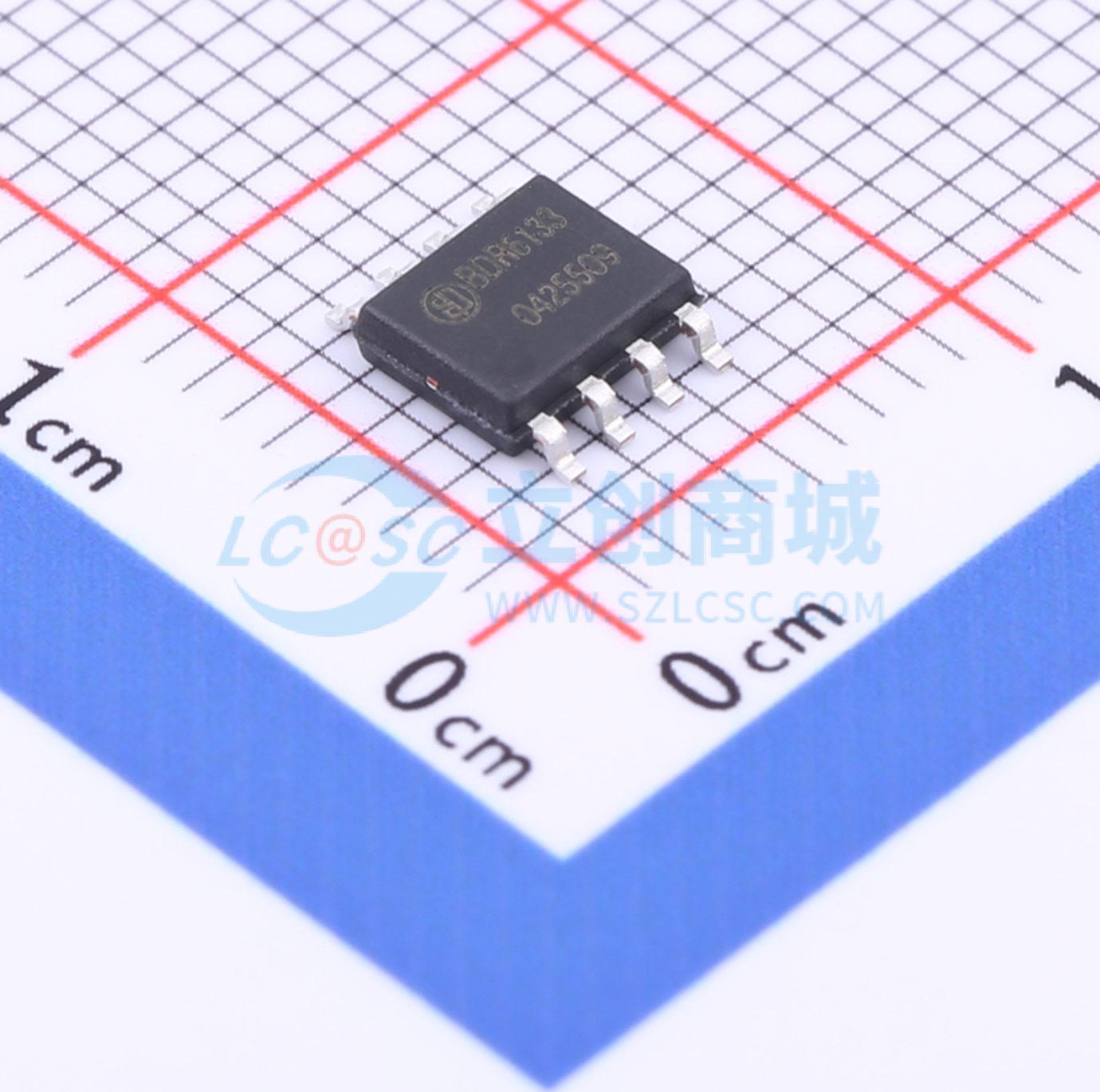

BDR6133
大功率直流电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款宽工作电压范围的直流有刷电机驱动芯片，适用于全自动智能锁、扫地机器人、大功率玩具以及其它中压或者电池供电的消费类电机驱动产品。
- 品牌名称
- 巴丁微
- 商品型号
- BDR6133
- 商品编号
- C2687793
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 4.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 510mΩ | |
| 静态电流(Iq) | 50nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
BDR6133是一款全导通驱动H桥通道器件，有两种不同封装。该驱动器的特点是工作电压范围宽，为2V至24V，且通过快速开关速度实现低功耗。
商品特性
- 采用BCD工艺，功耗低
- 小封装：ESOP8
- 宽电源电压范围：
- 控制电压（VCC）：2.7V~5.5V
- 电机电压（VM）：2.0V~24V
- 高直流输出电流：最大值为2.8A
- 超低导通电阻（上桥+下桥）：0.51Ω（典型值，25℃时），ESOP8封装下为1A
- 掉电时电流消耗低：25℃时<0.05μA
- PWM控制，最大输入频率：200KHz
- 工作温度范围：-40~+85℃
- 无电荷泵
- 抗直通电流保护
- 内置保护电路：
- 欠压锁定
- 热关断
应用领域
- 直流有刷电机
- 冰箱自动制冰机或倾卸器驱动
- 智能电子锁
