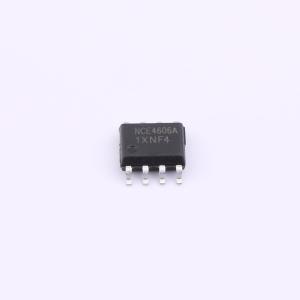

温馨提醒：图片仅供参考，商品以实物为准
NCE4606A
1个N沟道+1个P沟道 耐压:30V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE4606A采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换高端开关，还可用于许多其他应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE4606A
- 商品编号
- C2687798
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21.3nC@10V | |
| 输入电容(Ciss) | 956.1pF | |
| 反向传输电容(Crss) | 116.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 122pF |
商品概述
NCE80H15采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- N沟道
- VDS = 30V,ID = 6.5A
- 当VGS = 10V时,RDS(ON) < 24mΩ
- 当VGS = 4.5V时,RDS(ON) < 37mΩ
- P沟道
- VDS = -30V,ID = -7A
- 当VGS = -10V时,RDS(ON) < 30mΩ
- 当VGS = -4.5V时,RDS(ON) < 50mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 汽车应用
- 硬开关和高频电路
- 不间断电源
