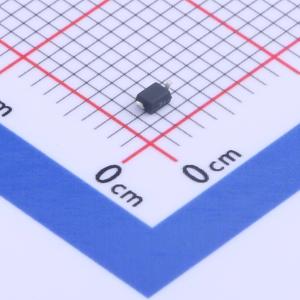

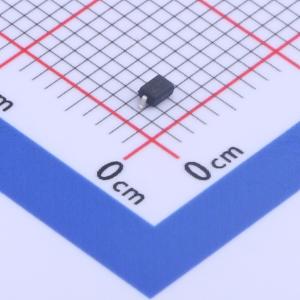

温馨提醒：图片仅供参考，商品以实物为准
SD24C
双向ESD 24V截止 峰值浪涌电流：7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于需要瞬态过电压保护能力的应用。适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等。适用于电路板空间有限的情况。旨在保护连接到电源数据和传输线路的敏感组件，免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SD24C
- 商品编号
- C2687561
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 52V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 7uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
SDxxC系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。 本系列专门设计用于保护连接到电源、数据和传输线路的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- ±30 kV（接触）
- IEC61000 - 4 - 2（ESD）±30 kV（空气）
- IEC61000 - 4 - 4（EFT）40 A（5/50 ns）
- 峰值功耗：450 W（tp = 8 / 20 μs）
- 保护两条双向线路
- 低钳位电压
- 工作电压：3.3 V至36 V
- 低漏电流
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式机和服务器-便携式仪器-网络和电信-串行和并行端口-外围设备
