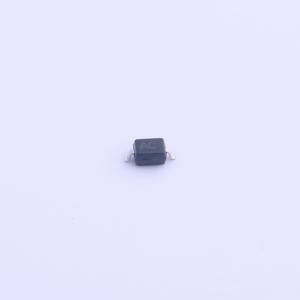

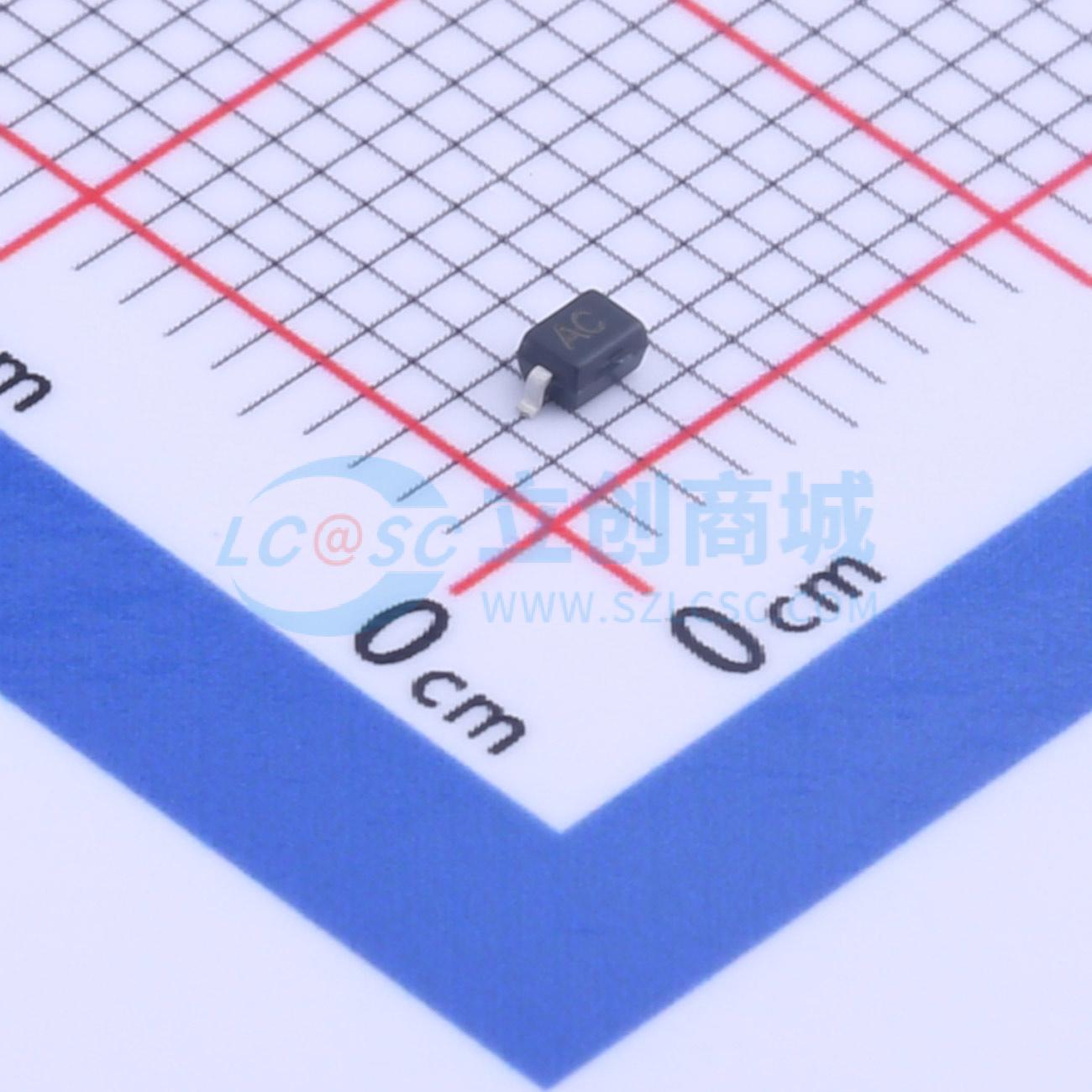

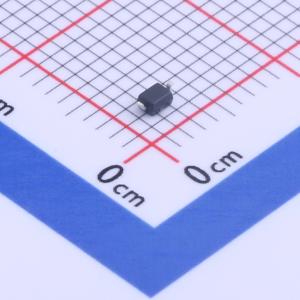

SBLC05CI

双向ESD 5V截止峰值浪涌电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向两种配置，针对8/20μs波形的额定功率为350瓦。SBLCxxCI系列符合IEC 61000 - 4 - 2（静电放电）和IEC 61000 - 4 - 4（电快速瞬变脉冲群）要求
品牌名称: SHIKUES(时科)
商品型号: SBLC05CI
商品编号: C2687564
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

SBCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，在8/20 μs波形下额定功率为350瓦。 SBLCxxCI系列符合IEC 61000-4-2（静电放电）和IEC 61000-4-4（电快速瞬变脉冲群）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD-323封装中提供超低电容和低泄漏电流。

商品特性

高速数据线的瞬态保护
IEC61000-4-2（静电放电）±30kV（空气放电），±30kV（接触放电）
IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
保护一条I/O线（双向）
低钳位电压
工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
低泄漏电流
响应时间<1 ns

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
外设
USB接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	9.8V；18.3V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	250W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	8uA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	5pF
