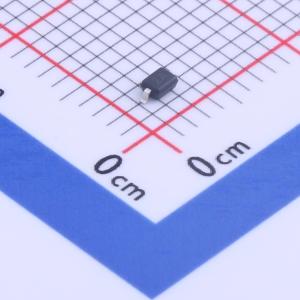

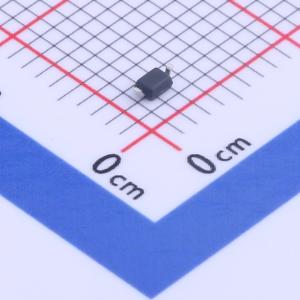

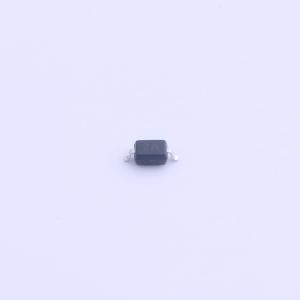

温馨提醒：图片仅供参考，商品以实物为准
SD03C
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SD03C
- 商品编号
- C2687563
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品特性
- IEC61000-4-2（静电放电）±15kV（空气放电），±8kV（接触放电）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 每路（tp = 8/20μs）350瓦峰值脉冲功率
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：3V、5V、8V、12V、15V、18V、24V、36V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
