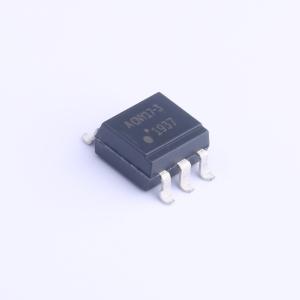

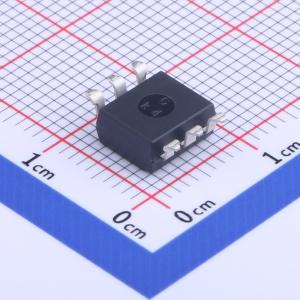

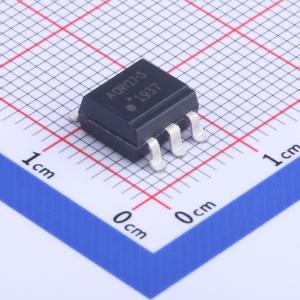

温馨提醒：图片仅供参考，商品以实物为准
CNY17-3-500E
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含一个发光二极管，该二极管与光电晶体管进行光耦合。采用6引脚DIP封装，有宽引脚间距选项和引脚弯曲SMD选项。集电极-发射极电压高于70V。响应时间tr通常为5μs，在输入电流为10mA时，最小电流传输比（CTR）为40%。
- 品牌名称
- Broadcom(博通)
- 商品型号
- CNY17-3-500E
- 商品编号
- C2686005
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.893克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 5us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
CNY17包含一个发光二极管和一个光电晶体管，它们通过光学方式耦合。它采用6引脚DIP封装，有宽引脚间距选项和引脚弯曲的SMD选项。集电极 - 发射极电压高于70V。响应时间tr通常为5μs，在输入电流为10mA时，最小电流传输比（CTR）为40%。
商品特性
- 高集电极 - 发射极电压（VCEO = 70V）
- 高输入 - 输出隔离电压（Viso = 5000Vrms）
- 电流传输比（CTR：在IF = 10mA、VCE = 5V时，最小值为40%）
- 响应时间（tr：典型值，在VCC = 10V、IC = 2mA、RL = 100Ω时为5μs）
- 双列直插式封装
- 通过UL认证
- 通过CSA认证
- 通过IEC/EN/DIN EN 60747 - 5 - 2认证
- 可选配置：
- 引脚间距为0.4英寸（10.16mm）（W00）
- 引脚弯曲用于表面贴装（300）
- SMD用卷带包装（500）
- 通过IEC/EN/DIN EN 60747 - 5 - 2认证（060）
应用领域
- 系统电器
- 不同电位和阻抗电路之间的信号传输
- 电源反馈电路
